無水撃チェッキ弁(逆止弁)

無水撃チェッキ弁
SL シリーズ
(PAT.)

弁閉鎖遅れがなく水撃も音もなし

SL-SH
SL-SHP スイング型

P は無送水検知器付

大型でも一枚弁のシンプル構造(カウンターウェイト内蔵)で、信頼度の高い自動揚水を容易に計画できます。

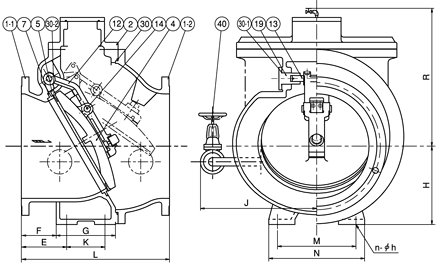

無水撃チェッキ弁 SL-SH

単位:mm

部品名称
材質コード (JIS 10K 規格・水道規格)
H
N
X、Y
1-1

入口ケース

FCD
FCD
SCS
1-2

出口ケース

FCD
FCD
SCS
2

上部カバー

FCD
FCD
SCS
4

弁体

FCD
SCS
SCS
5

弁ライナー

SUS
SUS
SUS
7

弁座

SUS
SUS
SUS
12

弁アーム

SCS
SCS
SCS
13

弁アームピン

SUS
SUS
SUS
14

弁ピン

SUS
SUS
SUS
19

ピンホルダー

SCS
SCS
SCS
30

O リング

NBR
NBR
NBR
30-1

O リング

NBR
NBR
NBR
30-2

シールリング

NBR
NBR
NBR
40

バイパス弁

FC/CAC406
FC/SUS
SCS
41

無送水検知器

(C3603)
(SUS)
(SUS)

単位:mm

口径
d
JIS 10K 規格
質量
(kg)
L
H
J
R
E
F
G
K
M
N
n-h

500

800

370

580

750

250

180

340

200

400

500

4-23

800

600

850

450

680

825

260

200

340

220

450

550

4-23

1050

700

950

500

800

980

300

215

420

250

480

600

4-27

1900

800

1050

540

800

980

300

230

420

280

500

600

4-27

2000

900

1250

650

1000

1140

360

260

530

340

800

900

4-27

3000

1000

1300

650

1000

1140

410

310

530

340

800

900

4-27

3200

1200

1650

900

1255

1620

500

325

650

400

950

1050

4-35

4900

1350

1700

900

1255

1620

550

375

650

400

950

1050

4-35

7400

1500

2000

1000

1600

2100

550

400

800

500

1100

1200

4-39

9000

(注)

材質コード X は SCS13 系、Y は SCS14 系を示します。
その他 FC、二相系ステンレス等特殊材質も製作致します。

無送水検知器はオプション仕様部品です。

弁アームと弁体がカウンターウェイトを形成しています。

バイパス弁及び無送水検知器の取付位置は入口側より見て右側となります。

垂直配管にも使用できますが、据付・保守・点検等にはご留意ください。

オプション仕様でコイルスリーブ付きも製作致します。

フランジ寸法は JIS 10K 又は水道規格(JISB 2062 相当)によります。

使用液温 0℃−70℃。液温 70℃ 以上はご相談ください。

フランジ規格 JIS 16K 以上については別途ご照会ください。

口径 1500 超については別途ご照会ください。

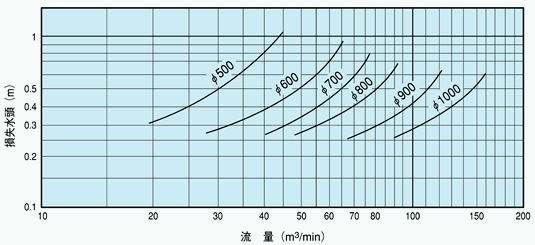

SL-SH型の特性表(損失水頭-流量)

無水撃チェッキ弁 特性表(損失水頭-流量) SL-SH
(コイルスリーブ付の場合は損失水頭が約1.2倍となります)


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
