無水撃チェッキ弁(逆止弁)

無水撃チェッキ弁
SL シリーズ
(PAT.)

弁閉鎖遅れがなく水撃も音もなし

SL-SN
SL-SNP スイング型

P は無送水検知器付

弁の揺動によって開閉するスイング式のチェッキ弁(カウンターウェイト内蔵)で、構造は支点と弁体重心位置の慣性モーメントを配慮して設計され、又、弁座には独自の傾斜角を設け、弁座前後のケース形状が弁の即閉鎖に都合よく形成されています。又、上部カバーを外すと内部点検ができて非常に便利です。

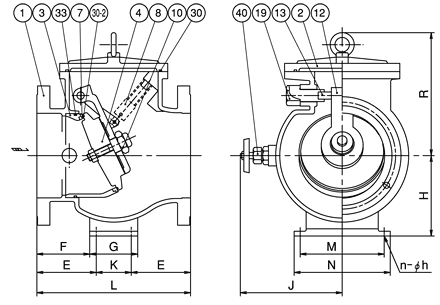

無水撃チェッキ弁 SL-SN

単位:mm

部品名称
材質コード (JIS 10K 規格)
F
G
X、Y
1

弁箱

FC
FC
SCS
2

上部カバー

FC
FC
SCS
3

内筒

FC
FC
SCS
4

弁体

FC
SUS
SUS
7

弁座

SUS
SUS
SUS
8

コイルスリーブ

(SUS)
(SUS)
(SUS)
10

弁体スピンドル

SUS
SUS
SUS
12

弁ア−ム

SCS
SCS
SCS
13

弁アームピン

SUS
SUS
SUS
19

ピンホルダー

SUS
SUS
SUS
30-2

シールリング

クロロプレン
NBR
NBR
33

O リング

NBR
NBR
NBR
40

バイパス弁

C3603
SUS
SUS
41

無送水検知器

(C3603)
(SUS)
(SUS)

単位:mm

口径
d
JIS 10K 規格
質量
(kg)
L
R
J
H
E
F
G
K
M
N
n-h

50

195

153

112

-
-
-
-
-
-
-
-

11

65

210

172

122

-
-
-
-
-
-
-
-

16

80

215

192

122

-
-
-
-
-
-
-
-

18

100

240

204

130

-
-
-
-
-
-
-
-

25

125

270

233

180

-
-
-
-
-
-
-
-

35

150

310

261

190

-
-
-
-
-
-
-
-

60

200

380

316

225

-
-
-
-
-
-
-
-

100

250

430

381

278

255

165

75

150

100

270

320

4-19

171

300

530

413

308

295

200

175

180

130

310

360

4-19

207

350

600

470

332

335

225

200

200

150

350

400

4-19

255

400

700

585

358

375

260

235

230

180

400

450

4-19

448

450

750

600

388

410

275

250

250

200

450

500

4-19

575

(注)

材質コード X は SCS13 系、Y は SCS14 系を示します。
その他 FCD、二相系ステンレス等特殊材質も製作致します。

材質コード F については、弁体が FC の場合、シールリングは弁ライナーとなります。

コイルスリーブ、無送水検知器はオプション仕様部品です。

弁アームと弁体がカウンターウェイトを形成しています。

口径 200 以下は内筒と弁座は一体です。

バイパス弁および無送水検知器の取付位置は入口側より見て右側となります。なお口径 50、65、80 のバイパス弁は下側となります

口径 250 以上はオプション仕様で脚付きも製作致します。

使用液温 0℃−70℃。液温 70℃ 以上はご相談ください。

フランジ規格 JIS 30K 以上については別途ご照会ください。

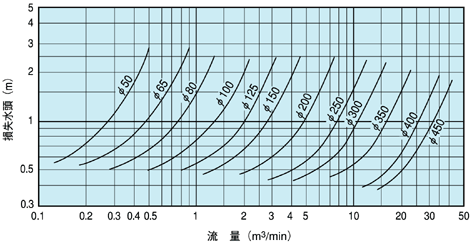

SL-SN 型の特性表(コイルスリーブ無しの場合の損失水頭-流量)

無水撃チェッキ弁 特性表(損失水頭-流量) SL-SN
(コイルスリーブ付の場合は損失水頭が約1.2倍となります)


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
