1液面制御弁

1液面制御弁
UFSB-1W 型
(PAT.)

ボールタップの開閉で設定水位を保持

ボールタップの開閉で確実に設定水位を保持します。

独自の閉止機構により止水性能は完璧で、全閉時の漏水を防止します。

パイロット弁の流路には、ニードル弁のような固定絞り部がなく、ゴミに強い構造です。

簡単な構造のため、わずらわしい調整が不要、耐久性抜群で、メンテナンスフリーですから整備費が節減できます。


1液面制御弁

特許:日本、米国ほか海外


口  径 80-600mm
標準耐圧 1MPa


1.

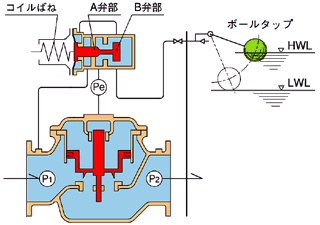

パイロット弁にボールタップを接続配管し、設定水位におけるボールタップの開閉によりパイロット弁を駆動し、主弁開度を自動調整して設定水位を保持します。

2.

水位が設定水位まで上昇してくると、ボールタップが浮上して閉鎖し、パイロット弁の A 弁部は開き、B 弁部は閉じて、主弁上面の圧力を入口圧 P1 まで上昇させ、主弁を閉止します。
次に水位が低下してボールタップが開くと、パイロット弁の A 弁部は閉じ、B 弁部は開いて、主弁上面の圧力を出口側に解放し、主弁を開いて通水を開始します。


仕様・性能

入口圧力(1次圧力)
1MPa 以下(フランジ規格 JlS 10K の場合)

作動差圧
50kPa 以上

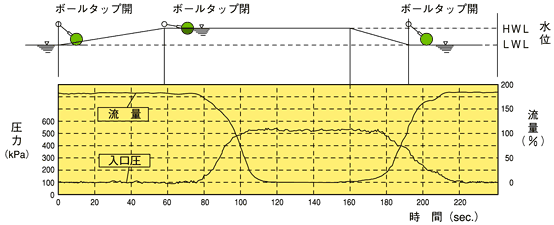

1液面制御弁 流量特性

ご使用例

1液面制御弁 UFSB-1W-150
東京都内浄水所殿
UFSB-1W-150

選定・外形寸法図

共通の選定・外形寸法図をご参照ください。



過大流量カット機能付もあります。こちらをご覧ください。
