特殊ステンレス(耐食・耐摩耗ステンレス合金)

特殊ステンレス
YST シリーズ

広範囲の液質に適する耐食、耐摩耗性

YST 合金(耐食・耐摩耗ステンレス合金)

耐隙間腐食性、耐孔食性を高め、なおかつ耐摩耗性を兼ね備えたヨコタステンレス合金 YST シリーズは、公害防止設備、海水設備、化学処理設備など各種装置用ポンプ、バルブ材質として標準化され、高い評価を頂いています。中でも排煙脱硫装置はその腐食性・摩耗性の範囲が広く、種々異っており、それを複合した過酷な条件の下で YST 合金は多くの実績を残しています。
また、二相ステンレス合金 YST130N は、驚異的な耐海水性を示すのみならず、高性能な耐食・耐摩耗性材料として各業界分野の広範囲な液質にも対応できます。


YST 合金の特長

SCS13、SCS14 や汎用の高耐食性材質カーペンター20 (SCS23) 等の JIS 材質にくらべて次のような優れた特長をそなえています。

耐食性に優れ、特に塩素イオンを含有する環境での局部腐食性に格段の対抗性を示します。

耐食性だけでなく、硬度を高めて更に耐摩耗性を向上させており、耐食性・耐摩耗性の両面をそなえています。

海水環境中で優れた耐隙間腐食性、耐孔食性を示します。

強度は一般 JIS 材質の約2倍と格段に優れています。

被覆アーク、TIG 溶接によって、予熱・後熱の必要もなく容易に溶接することができます。




YST 合金の用途

湿式排煙脱硫装置(

>特集記事「スラリーの自吸」

湿式排煙脱硫排水処理装置

半導体工場混酸排水処理装置

ゴミ焼却排水処理装置

下水処理装置(

>特集記事「下水処理場・浄水場」

精錬排水処理装置(

>特集記事「製鉄所・製鋼所」

ボイラー、スクラバー循環装置

海水淡水化装置

海水ポンプ(

>特集記事「海水取水」 「水族館」 「海底トンネル」

製紙工程水

メッキ廃水

腐食摩耗性各種プロセス(

>特集記事「スラリーの自吸」

その他



耐摩耗高 Cr 鋳鉄

サンドポンプ用材質として開発した耐摩耗高 Cr 鋳鉄 CCR10 は、工事用、沈殿池用のほか、排煙脱硫装置における中性液以上でスラリー濃度の高い石灰 - 石膏、その他スラリー液を扱うポンプに用いられます。


YST 合金のラインアップ
 金属組織
材質名
特徴・用途
取扱流体(当社実績例)
オーステナイト系

YST30
耐食、耐摩耗性を向上させたオーステナイト系ステンレス
石膏スラリー
YST40
耐酸、耐アルカリ性等の耐食性を向上させたオーステナイト系高合金ステンレス
硫酸、塩酸性排水
二相系
YST130A
耐食、耐摩耗性の高い二相系ステンレス
主としてポンプ用ケーシング
石膏スラリー、石灰スラリー、汚泥、石炭汚泥、鉄粉スラリーを含む排水、亜鉛スラリー、硫酸スラリー、SiO2スラリー
希硫酸+水酸化マグネシウム+石膏、銅電解液+洗浄水+ゴミ、硫酸チタン溶液
YST130C
YST130Aの耐摩耗性を向上させた二相系ステンレス
主としてポンプ用羽根車等の内部部品
石膏スラリー、石灰スラリー、亜鉛スラリー、SiO2スラリー、硫酸スラリー
YST130N
高耐食・耐海水ステンレス
耐孔食、耐隙間腐食、耐摩耗性、耐海水性につきバランスのとれた二相系ステンレス
特に塩素イオン環境下での高い耐腐食性
ポンプ、バルブの構成品
海水、塩水、温泉水、排水(酸、アルカリ、フッ酸等)、塩酸、硫酸
石膏スラリー、石灰スラリー、腐食性の大きいスラリー液、塩スラリー
コールタール、研磨排水、硫酸チタン溶液、濃縮かん水
高 Cr 系
CCR10
耐摩耗性の優れた高クロム鋳鉄
ポンプの構成品
中性のスケール混入水、石膏スラリー、石灰スラリー、水酸化マグネシウムスラリー

注:YST30は、YST130Nで代替可能です。


(参考)当社では、下記のJ IS材質についても製造しております

 金属組織
材質名
特徴・用途
取扱流体(当社実績例)
オーステナイト系

SCS13
一般耐食
(SUS304相当品)
工業用水、純水、排水(酸、アルカリ)、雑排水、パルプ、苛性ソーダ
SCS14
SUS304より耐食、耐孔食性向上
(SUS316相当品)
海水、パルプ原料、塩素混入水、活性汚泥ろ液、工場排水、酸性排水、濃硫酸
SCS16
SUS316に対し耐粒界腐食性向上
(SUS316L相当品)
アンモニア、界面活性剤を含む排水、食塩を含む熱水、硫酸水
SCS19 SUS304に対し耐粒界腐食性の向上、溶接による熱影響を改善 (SUS304L相当品) 硝酸、硝酸水溶液+スラリー
SCS23 高合金ステンレス
酸、アルカリに対し耐食性
亜鉛電解液、硫酸、有機排水、重金属排水、水酸化ナトリウムスラリー
二相系
SCS10
SUS329J1に対し、耐孔食、耐隙間腐食性向上(SUS329J3L相当品)
スラリーを含む排水、排煙処理塔循環水、塩水、NaCl / Na2SO4スラリー
SCS11
耐酸性、耐孔食性かつ高強度
(SUS329J1相当品)
塩水


耐食性・耐摩耗性

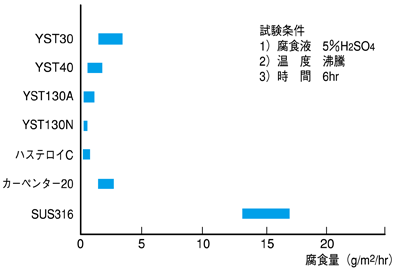

図1. 耐全面腐食性

特殊ステンレス 耐全面腐食性

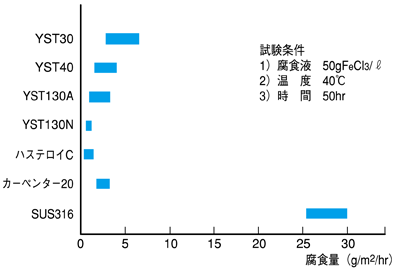

図2. 耐孔食性

特殊ステンレス 耐孔食性

YST 合金は図1、2の通り、耐全面腐食性だけでなく、特に塩素イオンを含有する液質での耐局部腐食性が優れています。又、図3の通り、優れた耐食性に加えて耐摩耗性も備えており、広範囲の液質に対して好適性を示すことがわかります。

図3.耐食性・耐摩耗性

特殊ステンレス 耐食・耐摩耗性

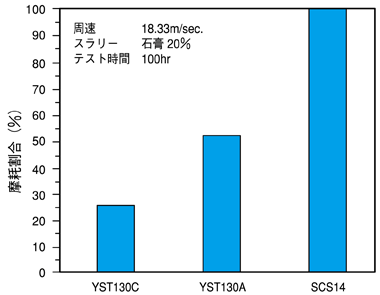

図4.耐摩耗性(20% スラリーによる SCS14 の摩耗量を 100 とした時の割合)

特殊ステンレス 耐摩耗性

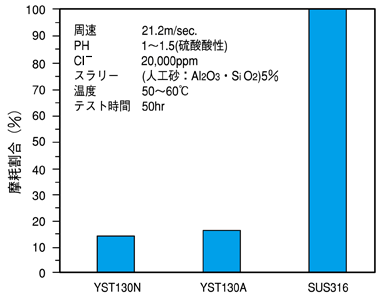

図5.耐食性・耐摩耗性(5% スラリーによる SUS316 の摩耗量を 100 とした時の割合)

特殊ステンレス 耐摩耗性
腐食性の大きいスラリー液に対しては、YST130A より YST130N が更に好適性を示します。
