ボールタップの簡単機構
パイロット式液面制御弁

UFSB-1W

ヨコタ独自の閉止機構で高い止水性能　ボールタップで液面制御

標準仕様

※記載の表示仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。上記、標準仕様以外の条件などもご相談承りますのでお問い合わせください。

用途

ファームポンド等の液面制御でお使いいただけます。

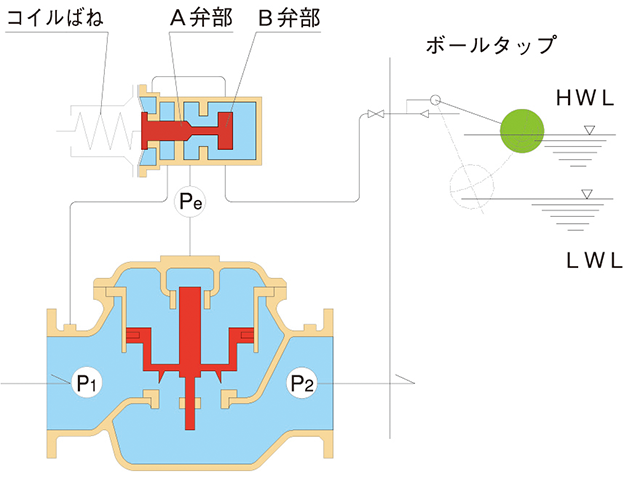

パイロット弁にボールタップを接続配管し、設定水位におけるボールタップの開閉によりパイロット弁を駆動し、主弁開度を自動調整して設定水位を保持します。
水位が設定水位まで上昇してくると、ボールタップが浮上して閉鎖し、パイロット弁のA弁部は開き、B弁部は閉じて、主弁上面の圧力を入口圧P₁まで上昇させ、主弁を閉止します。次に水位が低下してボールタップが開くと、パイロット弁のA弁部は閉じ、B弁部は開いて、主弁上面の圧力を出口側に解放し、主弁を開いて通水を開始します。
