優れた圧力制御と驚異的な止水性能
パイロット式圧力制御弁

UFSP

ヨコタ独自の閉止機構で高い止水性能　パイロット弁で優れた２次圧力制御

標準仕様

※記載の表示仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。上記、標準仕様以外の条件などもご相談承りますのでお問い合わせください。

用途

農業用水、工業用水でお使いいただけます。

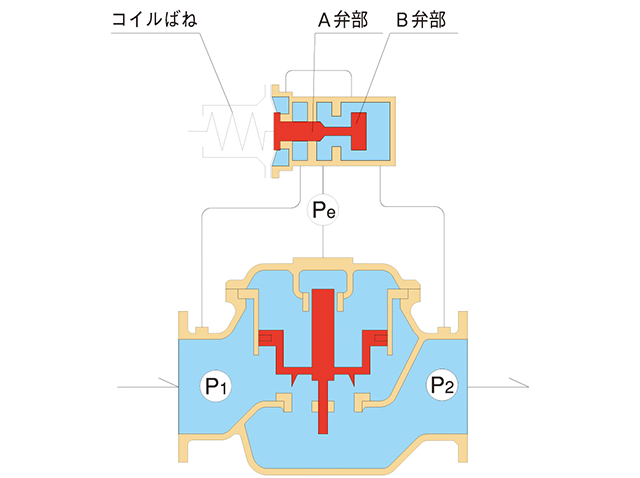

パイロット弁内部で入口圧（１次圧）P₁と出口圧（２次圧）P₂との中間圧Peを形成し、主弁上面に伝達して適切な主弁開度に保持します。
出口側の使用量が減少して、出口圧P₂が設定圧以上になると、A弁部を開き、B弁部を閉じ、中間圧Peが昇圧されて主弁を絞り、出口圧を設定圧まで減圧します。
逆に出口側の使用量が増大して、出口圧P₂が設定圧以下になると、A弁部を閉じ、B弁部を開き、中間圧Peが減圧されて主弁を開き、出口圧を設定圧まで昇圧します。
入口圧の変動に対しても、同様の機構でパイロット弁が応動し、主弁の開度を適宜に自動調整して出口圧を設定圧に保持します。
全閉時には、出口圧によりパイロット弁のB弁部は完全閉止すると同時に、主弁上面に入口圧を有効に受けて主弁は強く閉止され、入口側と出口側を完璧に遮断します。
設定圧の微調整はパイロット弁のコイルばねでできます。
なお、主弁、パイロットA弁部、B弁部のいずれかにゴミが目詰まりした場合は、目詰まりによって生じる圧力変化に応じて、目詰まり弁部が開き自動的にゴミを排除します。
