海水取水
海水は製塩はもちろん、工場や発電所の冷却水としてや、淡水化装置による飲料水製造など様々な用途で利用されています。海水取水用のポンプは水没させるタイプが一般的でしたが、ヨコタは陸上型ポンプを開発し、多くの悩みを解決しました。どういった悩みを解決したのか、ご紹介します。
CASE
－お悩み事例－
海水取水
海水取水をするために水中ポンプを採用しています。ポンプもモーターも一緒に水没させるので、電気供給の心配が必要な上、腐食しやすく、海が荒れると破損する危険があり心配しています。また、保守点検が極めて煩雑という大きな悩みもあります。
陸上型ポンプも検討しましたが、海水は遊離空気や泡が発生しやすく、頻繁に揚水不能になる可能性がある上、取水口から距離があり、堤防を越える必要もあるため断念しました。
解決する方法はないでしょうか？
そのお悩み
ヨコタが解決！
揚水不能に陥ることがない陸上型ポンプを開発！
堤防超えも可能な超強力海水取水ポンプ
「ヨコタ海水取水ポンプ」は、渦巻ポンプに抽気ポンプ（真空ポンプ）を連動させる「連動抽気」という方法により強力な自吸性能があり、さらに連続的に抽気運転しても抽気ポンプに海水や泥水が入らない仕組み（特許）となっています。そのため、陸上ポンプでありながら揚水不能に陥る心配がなく、吸込配管を堤防超えや山越えすることも可能です。
特長
抜群の吸込力
抽気ポンプを連動運転することにより抜群の吸込力があります。吸気しても問題なし
連動抽気のため揚水中に空気を巻き込んだり、海水に含まれる空気が遊離発生したりしても、問題なく揚水を継続します。堤防越え、山越え配管可能
抜群の吸込力により吸込配管を堤防越えや山越えする事が可能です。完全自動運転が可能
最初から一滴の呼び水も不要で、抽気ポンプの切り離し操作も不要なため完全自動運転が可能です。保守点検が容易
陸上設置型で室内に置くこともできるため安全で保守点検が容易です。コストダウン
堤防越えの吸込配管でも敷設可能で、大きな設備や埋め立ても不要なため建設費を抑えることが可能です。
関連製品・技術
納入実績
-
えび養殖場
えび養殖では良質な海水が必要なため海岸より350mの沖合から取水する必要がありました。そうした場合、暴風雨による破損を考えると、海中に水没させるタイプは安全性や維持管理の点で不適です。そのため、陸上設置タイプのポンプを海岸から水平距離50m、海面より高さ2.5mの位置に設置することになりました。吸込配管は、400m以上の長大配管となります。
揚水トラブルが発生すると養殖中のえびが全滅しかねないため、この厳しい吸込条件の中でも安定・確実な揚水が必要不可欠でした。
そこで万全を期して、もともと強力な自吸力のあるヨコタ自吸渦巻ポンプUHN型にヨコタ抽気ポンプVP-K型を加えた連動抽気方式のパッケージにしました。これに、水撃を完璧に防げるヨコタ無水撃チェッキ弁や無送水検知器、操作盤なども組み合わせて、完全自動運転ができるシステムにし納入いたしました。

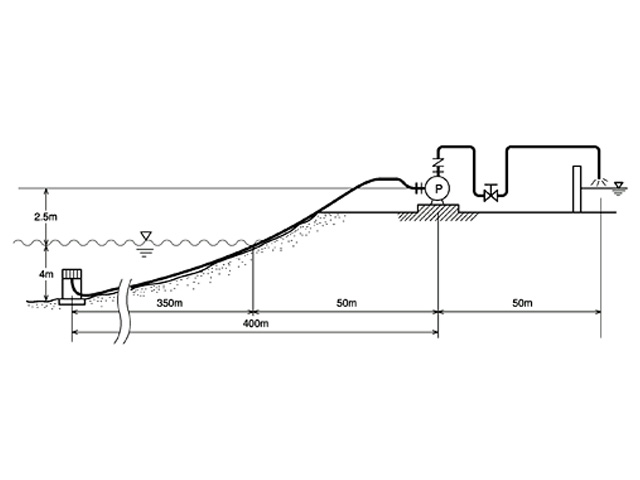

設置イメージ図 -
化学工場

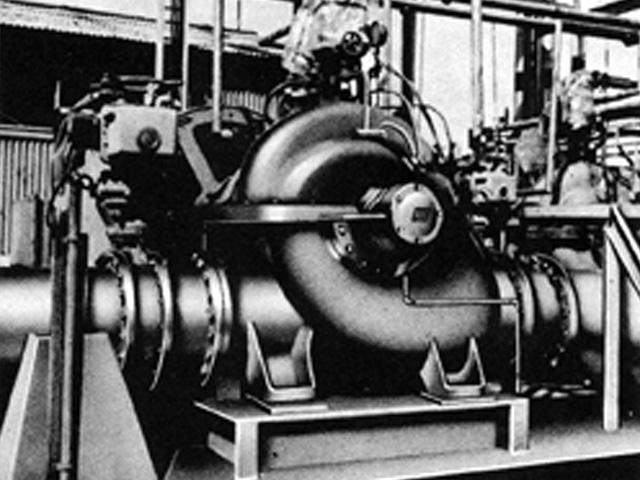

大手化学Ｍ社の工場に納入しました。

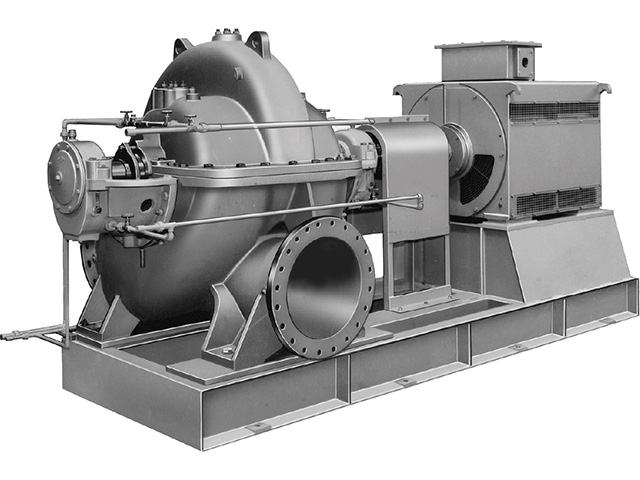

冷却用に大量の海水を取水する必要があったため、主ポンプには大容量のヨコタ両吸込渦巻ポンプHD型を採用。連動抽気方式を採用したことによって、山越え吸込配管ができ、さらに揚水中に吸気しても揚水不能に陥らないため重宝されています。
-
火力発電所

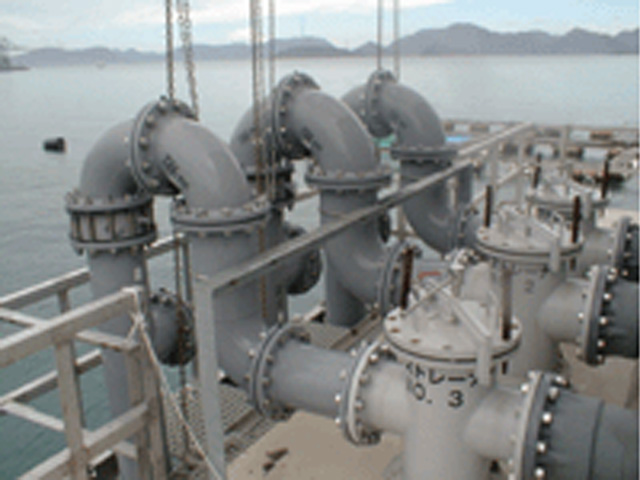

当該商品は火力発電所にも多くの納入実績がありますが、こちらの火力発電所では海水取水口にあるスクリーンを洗浄するために使う「スクリーン洗浄ポンプ」を納入しました。
主ポンプにはヨコタ自吸渦巻ポンプUHN型を採用。連動抽気方式を採用したことによって、無人自動運転が可能な高性能自吸式ポンプとなりました。
また水撃から設備を保護して点検頻度を減らすという目的で、水撃を完璧に防げるヨコタ無水撃チェッキ弁を採用しています。
海水腐食から設備を保護して点検頻度を減らすという目的で、主ポンプと無水撃チェッキ弁の材質にはヨコタ耐海水ステンレスYST130Nを採用しました。
