閉鎖遅れがなく水撃も音もなし
無水撃チェッキ弁
無水撃チェッキ弁

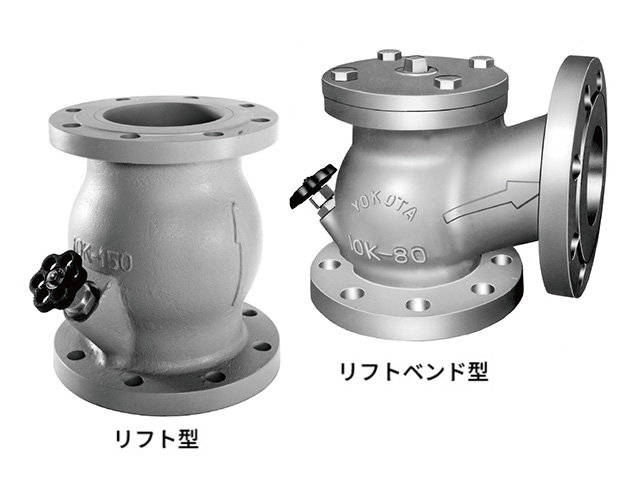

SL-SN／-SH／-NU／-NB
ヨコタ独自の無水撃理論による設計 危険な水撃を安全かつ経済的に解消

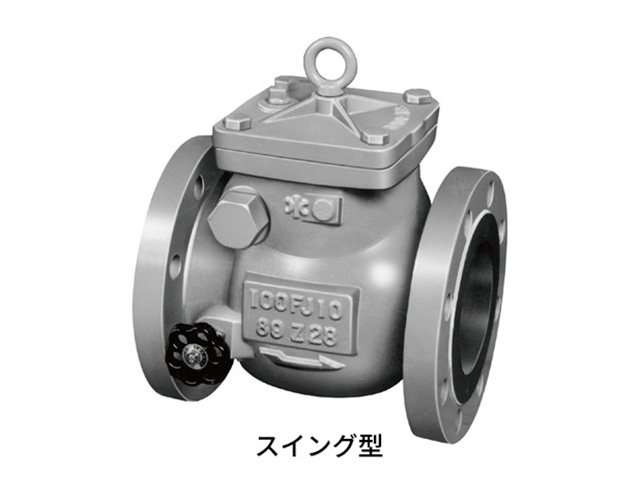

SL-SN
| フランジ規格 | JIS 10K RF 水道規格 |
|
|---|---|---|
| 口径 | 50A～450A | |
| 耐圧 | 1MPa | |
| 液温 | 0～70℃ | |
| 材質 | 耐圧部（弁箱、他） | FC250、FCD450、SCS13、SCS14 |
| 二相系ステンレス | ||
| 弁体 | SCS13、SCS14 | |
| 二相系ステンレス | ||
| 弁アーム | SCS13、SCS14 | |
| 二相系ステンレス | ||
| Oリングパッキン | NBR、EPDM | |
※記載の表示仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。上記、標準仕様以外の条件などもご相談承りますのでお問い合わせください。

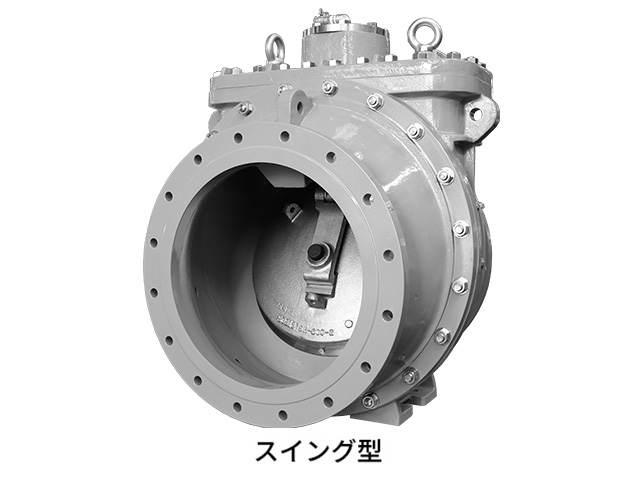

SL-SH
| フランジ規格 | JIS 10K RF 水道規格 |
|
|---|---|---|
| 口径 | 500A～1000A | |
| 耐圧 | 1MPa | |
| 液温 | 0～70℃ | |
| 材質 | 耐圧部（弁箱、他） | FC250、FCD450、SCS13、SCS14 |
| 二相系ステンレス | ||
| 弁体 | SCS13、SCS14 | |
| 二相系ステンレス | ||
| 弁アーム | SCS13、SCS14 | |
| 二相系ステンレス | ||
| Oリングパッキン | NBR、EPDM | |
※記載の表示仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。上記、標準仕様以外の条件などもご相談承りますのでお問い合わせください。
特徴
技術 Technical Specifications
独自の特許機構
- 国際特許も取得したヨコタ独自機構により、弁体閉鎖遅れによるウォーターハンマー（水撃）の難題を解決
環境 Installation Environment
厳しい条件下でも
対応可能
- 腐食性液体、スラリーなどの摩耗性の液体にも豊富な材質で対応
特徴 Features
シンプル構造
- 上部カバーを開放するだけで全て点検が可能（SL-NUを除く）
- 一枚弁の簡単な構造でメンテナンスが容易
- ヨコタ特殊ステンレスの採用で耐食、耐摩耗に対応
TECHNOLOGY

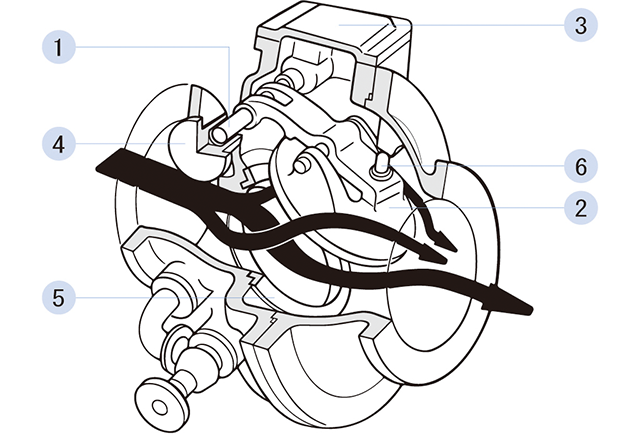

無水撃理論
- 弁体が水の流れに包まれ浮遊した状態となります。
- 水の流れが減速するとそれに即応して閉鎖に向かいます。
- 逆流に転じる瞬間に弁が完全に閉鎖します。
| 1 | 弁アームピン | 4 | ピンホルダー |
|---|---|---|---|
| 2 | 弁体 | 5 | 弁座 |
| 3 | 上部カバー | 6 | 緩衝用の硬質ゴム |
