真空ポンプと連動し固形分を含んだ液体も吸上げ揚水
超自吸ポンプ

UPM/UPS

汚泥や泡混じりの液体を吸上げ移送　抽気ポンプと連動させた超自吸ポンプ

  1. ホーム
  2. 製品情報
  3. 超自吸ポンプ　UPM/UPS
標準仕様
フランジ規格 JIS 10K
口径 50A～250A
全揚程 5～30m
吐出量 0.1～9.5m3/min
液温 60℃以下
構造 羽根車 セミオープン
ノンクロッグ
軸封 グランドパッキン
メカニカルシール
軸受 油浴形／グリース形
材質 耐圧部（ケーシング他） FCD450、FC200、SCS13、SCS14
二相系ステンレス
羽根車 SCS13、SCS14
二相系ステンレス
主軸 SCM440、SUS304、SUS316
Oリングパッキン NBR、EPDM

※記載の表示仕様または機能は、技術改善などにより予告なく変更する場合がありますのでご了承ください。上記、標準仕様以外の条件などもご相談承りますのでお問い合わせください。

用途

食品、化学液、タンカーの荷役、排泥などの流体移送としてご採用いただいています。

食品移送 醤油、ソース、だし汁、ケチャップ、もろみなどの流体
化学液移送 アンモニア、苛性ソーダ、軽油、重油、エチレングリコール等の揮発性液、ガス混入液、他
土木掘削工事 泥砂、海水、礫混入泥水、他（リバースサーキュレーション工法用ポンプ、他）
真空槽引抜き 純水、化学液、他
排泥 ヘドロ、パルプ汚液、下水道汚水、他
脱泡 発泡性ラテックス液、発泡性澱粉液、潤滑油、他
その他 雪の水力輸送

特徴

技術 Technical Specifications

独自の技術の
超自吸ポンプ

  • 国際特許も取得した、気水分離羽根と真空ポンプを組み合わせ連動させた超自吸ポンプ
  • 気液分離羽根により液体と空気を遠心分離、空気のみ真空ポンプより排気、液体は主ポンプで移送

環境 Installation Environment

活躍できる環境を
提案できるポンプ

  • 食品から土木掘削の環境まで生活環境のあらゆる場面で活躍の実績
  • 自然災害による雨水（大雨洪水）、海水（津波の陸上浸水）の排水の提案
  • 海上に浮遊する大量の軽石の吸上げ除去の提案

特徴 Features

真空ポンプの
連動と羽根車

  • ノンクロック形状の羽根車と真空ポンプを連動させることにより活躍できる環境を提案
  • 高粘度、泥状の液体の吸い上げ、固形物や気泡を含む流体の強力な吸上げ移送が可能
  • 掘削による残土（建設発生土）や石片を泥水ごと移送が可能

TECHNOLOGY

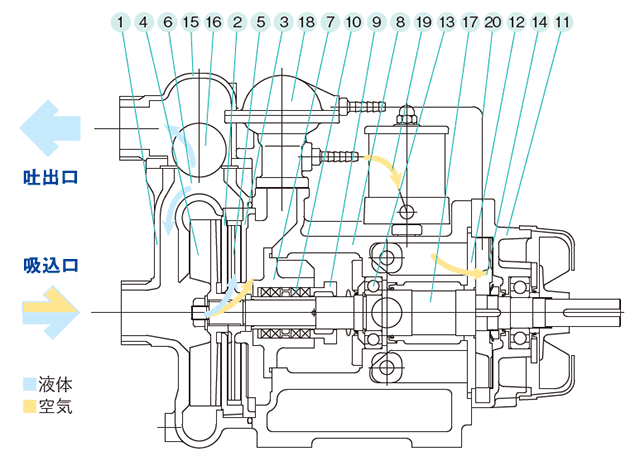

自吸原理（特許）

  • 渦巻ポンプと抽気ポンプの間に気水分離羽根車⑤を配置しています。
  • 運転を開始すると、主羽根車④は空転すると共に、抽気ポンプ羽根車⑭が作動し、吸込管内の空気が排除されます。
  • 空気が完全に排除され、吸込揚程に近い真空度に達すると揚液はポンプ室に流入し、更に主羽根車4により外周に吐き出されます。
  • 抽気ポンプ羽根車⑭の吸引により、中心部の気水混合体は主羽根車裏側から気水分離羽根車⑤に達します。気水混合体は気水分離羽根の回転により瞬時に遠心分離されます。
  • 液体は戻り通路⑥を通って再び吸込口に戻り、気水分離羽根車⑤の中心部に集まった空気のみが抽気ポンプ羽根車⑭に吸引されます。
  • 従って、吸込側はいつでも抽気ポンプの最高真空度と排気量がかかる状態で運転され、ポンプ吸込口及び主羽根車に空気閉塞を起こす事がありません。
