両吸込渦巻ポンプ
HD 型
自吸式もある上下水平分割型
|
|
|
|
|
|
|
|
|
口 径 200-800mm
全揚程 10-200m
吐出量 1-90m3/min
＞選定・外形寸法図 |
|
|
|
広い使用範囲
|
|
揚水量の広い範囲にわたって高効率で、NPSHR は低く、高揚程の使用範囲まで安定した運転ができます。
|
|
|
容易なメンテナンス
|
|
ケーシングは上下水平分割型で、配管および軸受を分解することなく、上部カバーを取り外すだけでポンプの内部点検ができます。
|
|
|
豊富な材質
|
|
あらゆる液質に応じられるよう、FC 、SCS の他、耐食・耐摩耗材質として、ヨコタ特殊ステンレス鋳鋼（YST）等、豊富に材質を用意しています。
|
|
|

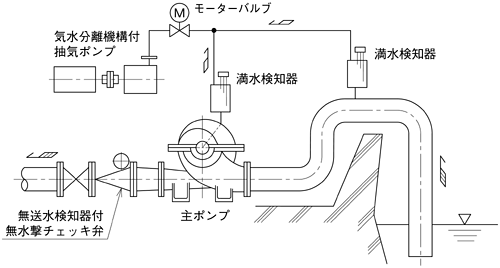

連動抽気による自吸式（オプション仕様）
|
|
気水分離機構をもつ独特の抽気ポンプ（特許）を連動することにより、吸込配管が提防越えの山形配管でも自吸でき、自動揚水運転が可能となります。
|
用途
|
|
|
工業用水
|
|
上下水道
|
|
農業かんがい
|
|
冷却水循環
|
|
一般給水・排水
|
|
その他
|
ご使用例・設置例
詳細は、特集記事「海水取水」をご覧ください。
|
|
|

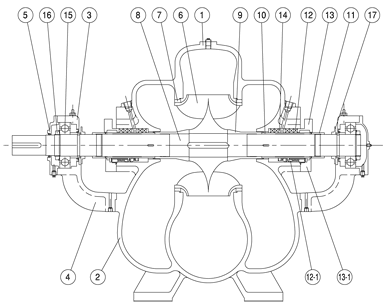

構造
 |
|
|
部品名称
|
|
1
|
ボリュートカバー
|
|
2
|
ボリュートケーシング
|
|
3
|
上部軸受ケース
|
|
4
|
下部軸受ケース
|
|
5
|
軸受カバー
|
|
6
|
羽根車
|
|
7
|
ライナーリング
|
|
8
|
主軸
|
|
9
|
スペーサー
|
|
10
|
スリーブ
|
|
11
|
スリーブナット
|
|
12
|
グランドパッキン
|
|
12-1
|
メカニカルシール
|
|
13
|
パッキン押え
|
|
13-1
|
メカシールカバー
|
|
14
|
封水リング
|
|
15
|
玉軸受
|
|
16
|
軸受ナット
|
|
17
|
水切
|
|
|
|
選定・外形寸法図
|

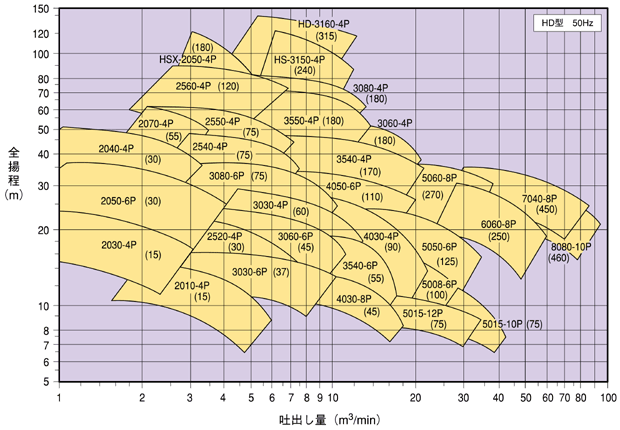

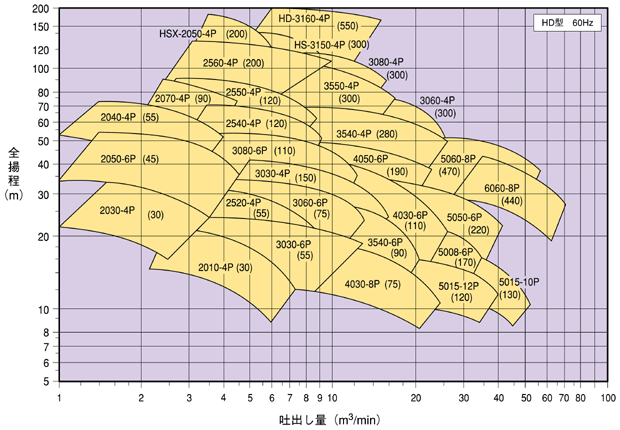

選定図 HD 型
型式の説明
XXXX-##@@-xP (**)
|
XXXX
|
：ポンプ型式
|
|
##
|
：吸込/吐出口径 cm
|
|
@@
|
：揚程区分
|
|
xP
|
：モーター極数 (2P、4P、6P 等)
|
|
(**)
|
：最大性能におけるモーター出力 (kW) (常温清水の場合)
|
|
|
（注）
|
|
|
表中 HS、HSX の型式は水平分割の片吸込渦巻ポンプです。構造および外形寸法図については別途ご要求ください。
|
|
|
選定図表掲載機種以外についても、ご要望により製作致します。
|
|
|
モーター出力は仕様点が曲線上にある場合の常温清水における所要出力を示します。曲線より下の仕様点についてはお問い合わせください。
|
|
|

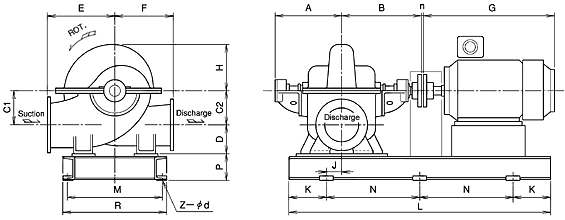

外形寸法図 HD 型
|
|
|
 |
|
型式
|
口径
吸込/吐出
|
ポンプ
|
本体
質量
(kg)
|
モーター
（参考）
|
台板
|
|
A
|
B
|
C1
|
C2
|
D
|
E
|
F
|
H
|
n
|
枠番
|
G
|
J
|
K
|
N
|
L
|
M
|
R
|
P
|
Z-d
|
|
HD-2010
|
200/200
|
360
|
440
|
195
|
195
|
185
|
370
|
300
|
245
|
4
|
280
|
180L
|
685
|
55
|
150
|
1000
|
1300
|
460
|
500
|
115
|
4-19
|
|
-2030
|
200/150
|
465
|
555
|
180
|
180
|
170
|
360
|
320
|
210
|
4
|
350
|
180L
|
685
|
40
|
200
|
1000
|
1400
|
550
|
600
|
150
|
4-23
|
|
-2040
|
200/150
|
445
|
560
|
210
|
230
|
190
|
390
|
360
|
260
|
4
|
380
|
225S
|
815
|
-20
|
250
|
1200
|
1700
|
700
|
750
|
150
|
4-23
|
|
-2050
|
200/150
|
570
|
692
|
260
|
290
|
190
|
440
|
400
|
315
|
4
|
360
|
225S
|
815
|
115
|
150
|
800
|
1900
|
740
|
800
|
180
|
6-23
|
|
-2070
|
200/100
|
495
|
610
|
210
|
260
|
170
|
410
|
350
|
275
|
4
|
430
|
250M
|
970
|
-20
|
250
|
1200
|
1700
|
600
|
650
|
150
|
4-23
|
|
-2520
|
250/200
|
478
|
602
|
230
|
230
|
200
|
450
|
350
|
260
|
4
|
490
|
225S
|
815
|
5
|
250
|
1100
|
1600
|
650
|
700
|
150
|
4-23
|
|
-2540
|
250/200
|
520
|
602
|
265
|
230
|
190
|
320
|
450
|
300
|
4
|
490
|
280M
|
1080
|
30
|
250
|
1200
|
1700
|
600
|
650
|
150
|
4-23
|
|
-2550
|
250/200
|
551
|
655
|
270
|
270
|
220
|
470
|
380
|
305
|
4
|
460
|
280M
|
1080
|
190
|
150
|
800
|
1900
|
740
|
800
|
180
|
6-23
|
|
-2560
|
250/150
|
595
|
703
|
300
|
300
|
205
|
470
|
420
|
358
|
4
|
510
|
355M
|
1800
|
150
|
200
|
900
|
2200
|
740
|
800
|
180
|
6-23
|
|
-3030
|
300/250
|
520
|
600
|
230
|
230
|
200
|
450
|
350
|
310
|
4
|
480
|
315L
|
1250
|
115
|
150
|
750
|
1800
|
640
|
700
|
170
|
6-23
|
|
-3060
|
300/250
|
553
|
688
|
270
|
270
|
230
|
400
|
480
|
360
|
5
|
720
|
355L
|
1800
|
170
|
200
|
900
|
2200
|
740
|
800
|
180
|
6-23
|
|
-3080
|
300/250
|
640
|
765
|
300
|
300
|
200
|
500
|
450
|
390
|
5
|
740
|
355L
|
1800
|
120
|
250
|
1100
|
2700
|
840
|
900
|
230
|
6-25
|
|
-3160
|
300/200
|
600
|
725
|
325
|
365
|
200
|
620
|
510
|
510
|
5
|
1210
|
500
|
1650
|
90
|
300
|
1200
|
3000
|
1030
|
1100
|
285
|
6-27
|
|
-3540
|
350/300
|
660
|
800
|
310
|
310
|
280
|
580
|
450
|
350
|
5
|
1200
|
355L
|
1800
|
220
|
200
|
1100
|
2600
|
840
|
900
|
230
|
6-25
|
|
-3550
|
350/250
|
570
|
695
|
270
|
320
|
180
|
520
|
450
|
365
|
5
|
1100
|
355L
|
1800
|
30
|
300
|
1100
|
2800
|
890
|
950
|
230
|
6-25
|
|
-4030
|
400/300
|
690
|
815
|
310
|
310
|
270
|
570
|
480
|
410
|
5
|
1150
|
315L
|
1250
|
220
|
200
|
900
|
2200
|
840
|
900
|
180
|
6-23
|
|
-4050
|
400/300
|
665
|
800
|
350
|
350
|
250
|
550
|
650
|
520
|
5
|
1100
|
315L
|
1250
|
200
|
250
|
1000
|
2500
|
840
|
900
|
210
|
6-23
|
|
-5008
|
500/450
|
690
|
815
|
345
|
345
|
300
|
560
|
700
|
450
|
5
|
1200
|
315L
|
1250
|
280
|
200
|
950
|
2300
|
940
|
1000
|
210
|
6-23
|
|
-5015
|
500/450
|
830
|
952
|
480
|
480
|
320
|
950
|
650
|
580
|
5
|
1800
|
355L
|
1800
|
365
|
300
|
900
|
3300
|
1080
|
1150
|
280
|
8-27
|
|
-5050
|
500/450
|
709
|
883
|
430
|
450
|
380
|
775
|
550
|
490
|
5
|
2000
|
355L
|
1800
|
270
|
200
|
700
|
2500
|
1040
|
1100
|
230
|
8-25
|
|
-5060
|
500/450
|
897
|
1071
|
500
|
500
|
320
|
900
|
700
|
635
|
6
|
3000
|
450S
|
2100
|
265
|
350
|
1000
|
3700
|
1130
|
1200
|
280
|
8-27
|
|
-6060
|
600/500
|
885
|
1075
|
490
|
540
|
400
|
900
|
650
|
680
|
6
|
3000
|
450S
|
2100
|
265
|
350
|
1000
|
3700
|
1250
|
1320
|
280
|
8-27
|
|
-7040
|
700/600
|
1023
|
1200
|
570
|
630
|
420
|
1100
|
800
|
690
|
6
|
3900
|
450S
|
2100
|
365
|
325
|
1050
|
3800
|
1730
|
1800
|
280
|
8-27
|
|
-8080
|
800/600
|
980
|
1200
|
630
|
700
|
500
|
1200
|
850
|
802
|
6
|
4800
|
500L
|
2300
|
315
|
300
|
775
|
3700
|
1700
|
1630
|
300
|
10-34
|
|
（注）
|
|
|
モーターは最大出力の参考寸法を示しますので、外形寸法は変更となることがあります。
詳細については外形寸法図をご要求ください。
|
|
|
連動抽気による自動運転については別途お問い合わせください。運転条件に応じたフローおよび制御システムの設計、製作を行います。
|
|
ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
|
