耐隙間腐食性、耐孔食性を高め、なおかつ耐摩耗性を兼ね備えたヨコタステンレス合金 YST シリーズは、公害防止設備、海水設備、化学処理設備など各種装置用ポンプ、バルブ材質として標準化され、高い評価を頂いています。中でも排煙脱硫装置はその腐食性・摩耗性の範囲が広く、種々異っており、それを複合した過酷な条件の下で YST 合金は多くの実績を残しています。
また、二相ステンレス合金 YST130N は、驚異的な耐海水性を示すのみならず、高性能な耐食・耐摩耗性材料として各業界分野の広範囲な液質にも対応できます。

SCS13、SCS14 や汎用の高耐食性材質カーペンター20 (SCS23) 等の JIS 材質にくらべて次のような優れた特長をそなえています。

耐食性に優れ、特に塩素イオンを含有する環境での局部腐食性に格段の対抗性を示します。

耐食性だけでなく、硬度を高めて更に耐摩耗性を向上させており、耐食性・耐摩耗性の両面をそなえています。

海水環境中で優れた耐隙間腐食性、耐孔食性を示します。

被覆アーク、TIG 溶接によって、予熱・後熱の必要もなく容易に溶接することができます。

耐摩耗高 Cr 鋳鉄

サンドポンプ用材質として開発した耐摩耗高 Cr 鋳鉄 CCR10 は、工事用、沈殿池用のほか、排煙脱硫装置における中性液以上でスラリー濃度の高い石灰 - 石膏、その他スラリー液を扱うポンプに用いられます。

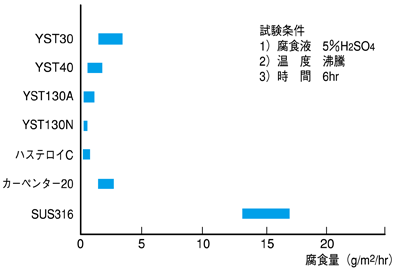

図１． 耐全面腐食性

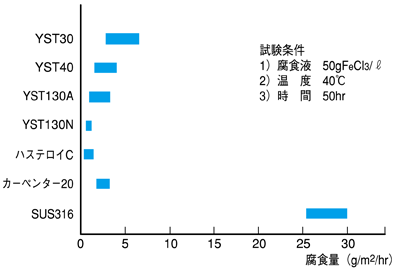

図２． 耐孔食性

図３．耐食性・耐摩耗性

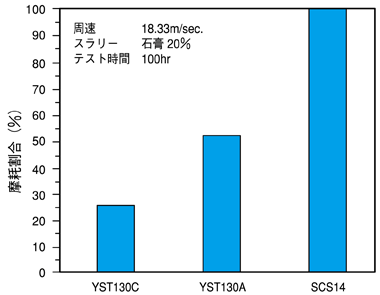

図４．耐摩耗性（20% スラリーによる SCS14 の摩耗量を 100 とした時の割合）

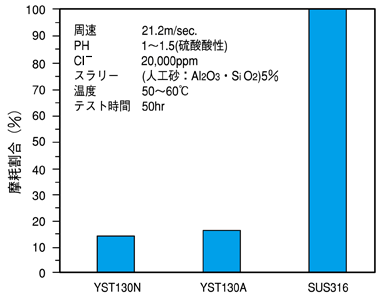

図５．耐食性・耐摩耗性（5% スラリーによる SUS316 の摩耗量を 100 とした時の割合）
