プロセスポンプ

プロセスポンプ
UB シリーズ
(PAT.)

自吸式もあるバックプルアウト型

選定図 自吸式 UB、UBC 型

型式の説明
XXXX-##@@-xP (**)

XXXX

:ポンプ型式

##

:吸込/吐出口径 cm

@@

:揚程区分

xP

:モーター極数 (2P、4P、6P 等)

(**)

:最大性能におけるモーター出力 (kW) (常温清水の場合)

着色部の範囲は UHN 型からご選定ください。

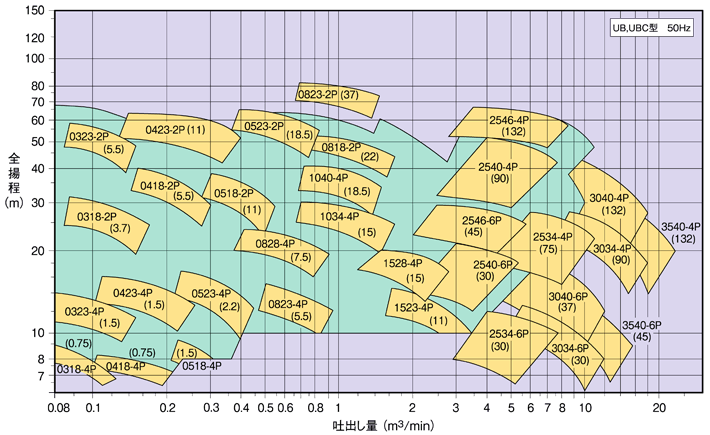

50Hz
自吸式プロセスポンプ 選定図 UB,UBC 型 50Hz

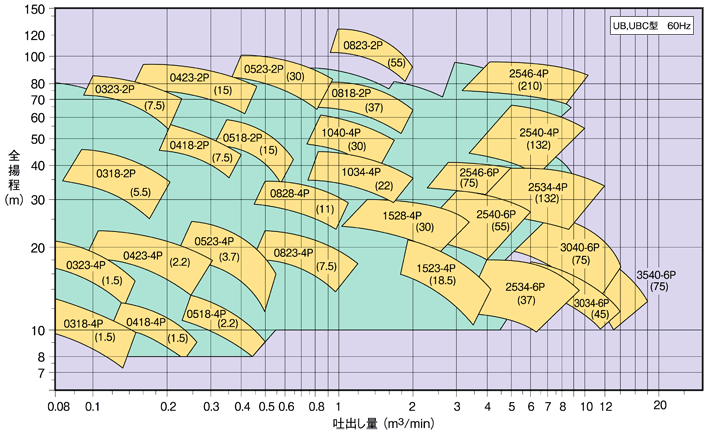

60Hz
自吸式プロセスポンプ 選定図 UB,UBC 型 60Hz

外形寸法図

UB 型 プロセスポンプ


UBC 型 プロセスポンプ

単位 :mm

型式
-(極数)
口径
吸込/吐出
ポンプ
本体
質量
(kg)
モーター
台板
フートサポート
センターサポート
A
B
D
E
n
枠番
G
J
Z-d
K
N
L
M
R
F
J
Z-d
K
N
L
M
R
F

0318-4P

40/32

435

100

160

130

100

50

90L

314

50

4-15

125

650

900

220

250

230

-150

4-19

125

850

1100

500

550

265

-2P

40/32

435

100

160

130

100

50

132S

447

50

4-19

125

750

1000

310

350

255

-125

4-19

150

900

1200

500

550

265

0323-4P

40/32

435

145

180

130

100

50

90L

314

50

4-15

125

650

900

220

250

270

-150

4-19

125

850

1100

500

550

305

-2P

40/32

435

145

180

130

100

50

132S

447

50

4-19

125

750

1000

310

350

295

-125

4-19

150

900

1200

500

550

305

0418-4P

50/40

435

110

150

130

100

55

90L

314

50

4-15

125

650

900

220

250

250

-150

4-19

125

850

1100

500

550

225

-2P

50/40

435

110

150

130

100

55

132S

447

50

4-19

125

750

1000

310

350

275

-125

4-19

150

900

1200

500

550

225

0423-4P

50/40

435

110

180

160

100

65

100L

352

50

4-19

125

750

1000

260

300

275

-75

4-19

200

900

1200

550

600

285

-2P

50/40

435

110

180

160

100

65

160L

619

75

4-19

150

900

1200

360

400

275

-75

4-23

200

1000

1400

540

600

310

0518-4P

80/50

435

110

160

135

100

75

100L

352

50

4-19

125

750

1000

260

300

265

-75

4-19

200

900

1200

550

600

275

-2P

80/50

435

110

160

135

100

75

160L

619

75

4-19

150

900

1200

360

400

265

-75

4-23

200

1000

1400

540

600

300

0523-4P

80/50

440

110

180

160

100

85

112M

376

50

4-19

125

850

1100

360

400

285

-125

4-19

150

1000

1300

550

600

295

-2P

80/50

440

110

180

160

100

85

200L

762

75

4-19

150

900

1200

360

400

285

-75

4-23

200

1000

1400

540

600

320

0818-2P

100/80

435

130

170

150

100

90

200L

762

60

4-19

150

1000

1300

400

450

295

-90

4-23

200

1000

1400

790

850

340

0823-4P

100/80

505

130

200

190

100

110

132M

485

60

4-19

150

900

1200

360

400

305

-90

4-23

200

1000

1400

790

850

340

-2P

100/80

505

130

200

190

100

110

200L

762

110

4-23

200

1000

1400

450

500

330

-40

4-23

250

1100

1600

790

850

340

0828-4P

100/80

505

140

220

210

100

130

160M

575

60

4-19

150

900

1200

360

400

325

-90

4-23

200

1000

1400

790

850

360

1034-4P

150/100

600

160

280

240

100

160

160L

684

65

4-23

200

1000

1400

450

500

390

-85

4-23

250

1100

1600

790

850

410

1040-4P

150/100

600

180

310

270

100

200

200L

762

65

4-23

200

1100

1500

400

450

400

-85

4-23

250

1200

1700

890

950

410

1523-4P

200/150

505

160

250

230

130

140

180M

646

110

4-23

200

1000

1400

450

500

360

-40

4-23

250

1100

1600

840

900

370

1528-4P

200/150

620

160

280

240

130

170

200L

762

65

4-23

200

1100

1500

400

450

370

-85

4-23

250

1200

1700

840

900

380

2534-6P

250/250

780

305

350

320

230

400

225S

782

40

6-23

150

800

1900

590

650

570

-170

6-23

150

900

2100

1140

1200

580

-4P

250/250

780

305

350

320

230

400

250M

916

40

6-23

150

900

2100

590

650

580

-170

6-23

200

950

2300

1140

1200

600

2540-6P

250/250

780

300

400

360

230

480

280M

1022

40

6-23

150

900

2100

590

650

580

-150

6-23

200

950

2300

1140

1200

600

-4P

250/250

780

300

400

360

230

480

315S

1445

10

6-23

200

900

2200

690

750

580

-150

6-23

200

1000

2400

1140

1200

600

2546-6P

250/250

850

250

380

350

180

600

315S

1445

40

6-23

200

900

2200

690

750

560

-110

6-23

200

1000

2400

1140

1200

580

-4P

250/250

850

250

380

350

180

600

400L

1580

20

6-23

200

1000

2400

740

800

610

-60

6-25

250

1050

2600

1130

1200

630

3034-4P

300/300

795

335

400

370

300

590

250M

967

70

6-23

150

900

2100

690

750

620

-

-

-

-

-

-

-

-

3040-4P

300/300

865

295

420

395

300

700

280M

1166

10

6-23

200

950

2300

840

900

670

-

-

-

-

-

-

-

-

3540-4P

350/350

918

390

430

420

300

860

280M

1166

40

6-23

200

1000

2400

840

900

670

-

-

-

-

-

-

-

-

(注)

フランジ規格は、JIS 10K、20K、API、ASME クラス150、300 等、ご要望により製作致します。

表中 J 寸法のマイナス符号は、図示と逆方向に位置することを示します。

外形寸法は変更することがありますので、外形寸法図をご要求ください。


据付配管要領


UB、UBC 型の自吸特性を引き出すために、下記の各事項をお守りください。

1.

ポンプの吸込はエンド方向です。下図の配管例に示す通り、吸込配管の途中に逆 U 字型にベンド配管を設けてください。

2.

自吸式ポンプのためフート弁や中間弁は特に必要ありませんが、運転頻度の多いもの、自吸時間短縮を要する場合は設置してください。これはポンプ内の残留水をできるだけ多く確保する目的です。弁が不確実で漏れが発生しても差し支えありません。

3.

軸封がグランドパッキンの場合は、自吸中の空気の吸込み防止、およびグランドパッキン性能保持のため外部封水をご計画ください。

4.

ポンプを起動するとケーシング内保有水は、一旦吐出側に放り出され、循環の始まりと共にケーシングに戻り、安定します。放り出された水がチェッキ弁(逆止弁)や曲り管に溢脱しますと、循環水量が不足し、自吸能力が低下しますので下図に示す高さの立上り管を設けてください。立上り管が長過ぎて配管上都合が悪い場合はケーシングと同材質で特殊構造の吐出短管 h2 を用意していますので、お問い合わせください。

5.

吐出側にはチェッキ弁(逆止弁)を設置してください。ポンプ運転停止時に、逆流によるウォーターハンマーを防止するため、ヨコタ無水撃チェッキ弁をご選定ください。特に並列運転の場合、一方のポンプを停止すると他方の吐出圧が背圧としてかかるためウォーターハンマーを発生しますので、その防止対策が必要であり、ヨコタ無水撃チェッキ弁をご活用ください。更にヨコタ無水撃チェッキ弁に無送水検知器(オプション)を取付けると空転を防止することができます。

6.

並列運転またはチェッキ弁より上方の実揚程がポンプ締切揚程の 1/3 以上の場合は、チェッキ弁に背圧がかかり排気が困難となるため、排気弁を取付けてください。この場合、立上り管のなるべく上方(下図 J 位置)に下記の適用表のソケットを設け、吸気部先端が立上り管径の中心となるよう排気弁を取付けてください。
排気弁からは水漏れがあります。また、停止中に空気を吸い込みますので、吸水面下まで配管してください。
尚スラリー液の場合は別途ご相談ください。


配管例 1 吸上げ自吸運転

逆 U 字部はポンプ口径に合わせてください。

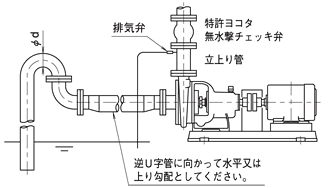

自吸渦巻ポンプ 吸上げ運転(1)

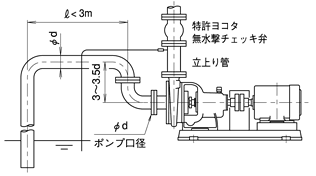

逆 U 字部横引配管(L)は 3m 以内としてください。

自吸渦巻ポンプ 吸上げ運転(2)


配管例 2 真空槽(真空タンク)引抜き運転


配管例 3 横引き長大配管の吸上げ自吸運転


自吸渦巻ポンプ 真空槽引抜運転

逆U字部はポンプ口径に合わせてください。

自吸渦巻ポンプ 横引き長大配管の吸上げ自吸運転

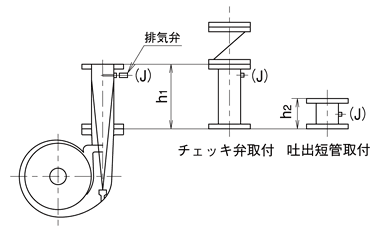

立上り管の寸法

自吸渦巻ポンプ 立上り管の寸法


立上り管の長さ

h>= 200 + d + 5H(全揚程 <=50m)

h>= 300 + d + 5H(全揚程 >50m)

但し、

h1

立上り管面間 mm

d:

吐出口径   mm

H:

ポンプ全揚程 m


(例)
UB-0523 80mm/50mm x 0.3 m3/min x 22m x 1750min-1 x 3.7kW
h
1>=200+(50)+(5x22)=360
より、立上り管の長さは 360mm 以上としてください。
尚、立上り管の長さはできるだけ 500mm 以上としてください。
スラリー液の場合はご相談ください。

排気弁の適用

吐出管径 (mm)

弁口径

40 - 80

10A

100-150

15A

200-250

20A

300-350

32A
