片吸込渦巻ポンプ
UEN シリーズ
５５種類の型番、材質も豊富な標準型
|
|
|
|

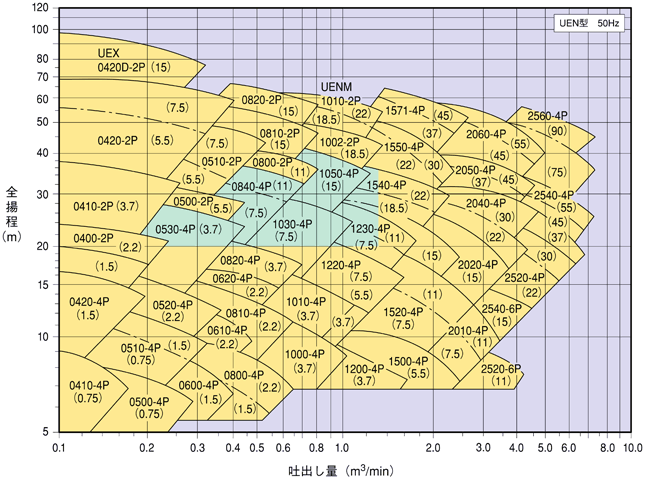

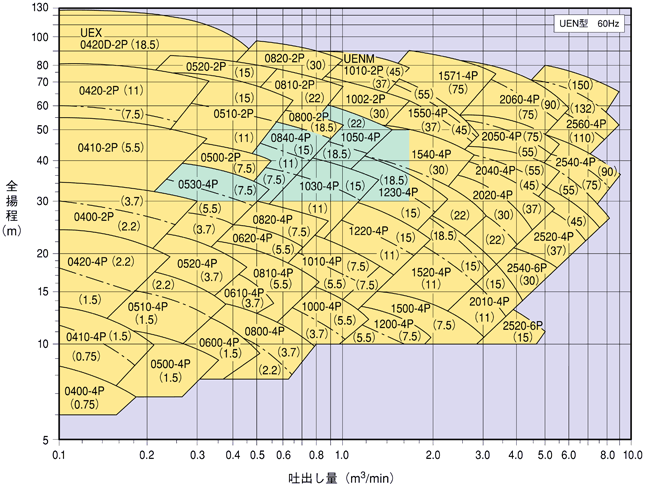

選定図 UEN 型
|
型式の説明
XXXX-##@@-xP (**)
|
XXXX
|
：ポンプ型式
|
|
##
|
：吸込/吐出口径 cm
|
|
@@
|
：揚程区分
|
|
xP
|
：モーター極数 (2P、4P、6P 等)
|
|
(**)
|
：最大性能におけるモーター出力 (kW) (常温清水の場合)
|
 色の枠内は 2P 仕様でも選定できますので詳細についてはお問い合わせください。
|
|
|
UEX 型の詳細については、外形寸法図をご要求ください。
|
|
|
|
外形寸法図 UEN 型
|
型式
(-極数)
|
口径
吸込/吐出
|
ポンプ
|
脚体
番号
|
モーター
|
台板
|
|
A
|
B
|
D
|
E
|
F
|
J
|
質量
(kg)
|
枠番
|
出力
(kW)
|
G
|
質量
(kg)
|
Z
|
d
|
K
|
N
|
L
|
M
|
R
|
P
|
P'
|
n
|
質量
(kg)
|
|
0400-4P
|
40/40
|
337
|
110
|
135
|
85
|
185
|
122
|
30
|
120
|
80
|
0.75
|
262
|
11
|
15
|
M12
|
110
|
350
|
570
|
250
|
286
|
50
|
14
|
3
|
13
|
|
-2P
|
40/40
|
337
|
110
|
135
|
85
|
190
|
152
|
30
|
120
|
112M
|
3.7
|
376
|
41
|
15
|
M12
|
120
|
390
|
630
|
280
|
316
|
55
|
18
|
3
|
18
|
|
0410-4P
|
40/40
|
340
|
110
|
140
|
100
|
185
|
145
|
35
|
120
|
90L
|
1.5
|
314
|
20
|
15
|
M12
|
110
|
350
|
570
|
250
|
286
|
50
|
14
|
3
|
13
|
|
-2P
|
40/40
|
340
|
110
|
140
|
100
|
205
|
135
|
35
|
120
|
132S
|
5.5
|
445
|
55
|
19
|
M16
|
150
|
480
|
780
|
330
|
370
|
70
|
25
|
3
|
28
|
|
0420-4P
|
40/40
|
375
|
115
|
160
|
125
|
220
|
125
|
44
|
130
|
100L
|
2.2
|
348
|
29
|
15
|
M12
|
140
|
450
|
730
|
300
|
336
|
60
|
18
|
3
|
21
|
|
-2P
|
40/40
|
375
|
115
|
160
|
125
|
242
|
165
|
44
|
130
|
160M
|
11
|
585
|
100
|
19
|
M16
|
180
|
570
|
930
|
385
|
425
|
82
|
25
|
3
|
45
|
|
0500-4P
|
50/40
|
340
|
115
|
140
|
95
|
185
|
145
|
34
|
120
|
90L
|
1.5
|
314
|
20
|
15
|
M12
|
110
|
350
|
570
|
250
|
286
|
50
|
14
|
3
|
13
|
|
-2P
|
50/40
|
340
|
115
|
140
|
95
|
205
|
135
|
34
|
120
|
132S
|
7.5
|
445
|
55
|
19
|
M16
|
150
|
480
|
780
|
330
|
370
|
70
|
25
|
3
|
28
|
|
0510-4P
|
50/40
|
375
|
115
|
160
|
115
|
220
|
125
|
43
|
130
|
100L
|
2.2
|
348
|
29
|
15
|
M12
|
140
|
450
|
730
|
300
|
336
|
60
|
18
|
3
|
21
|
|
-2P
|
50/40
|
375
|
115
|
160
|
115
|
242
|
165
|
43
|
130
|
160M
|
15
|
585
|
100
|
19
|
M16
|
180
|
570
|
930
|
385
|
425
|
82
|
25
|
3
|
45
|
|
0520-4P
|
50/40
|
375
|
115
|
170
|
135
|
220
|
150
|
46
|
130
|
112M
|
3.7
|
376
|
41
|
15
|
M12
|
140
|
450
|
730
|
300
|
336
|
60
|
18
|
3
|
21
|
|
-2P
|
50/40
|
375
|
115
|
170
|
135
|
242
|
165
|
46
|
130
|
160M
|
15
|
585
|
100
|
19
|
M16
|
180
|
570
|
930
|
385
|
425
|
82
|
25
|
3
|
45
|
|
0530-4P
|
50/40
|
433
|
120
|
200
|
160
|
250
|
160
|
68
|
140
|
132M
|
7.5
|
483
|
66
|
19
|
M16
|
170
|
540
|
880
|
350
|
396
|
70
|
25
|
3
|
31
|
|
0600-4P
|
65/50
|
345
|
120
|
150
|
105
|
185
|
150
|
38
|
120
|
90L
|
1.5
|
314
|
20
|
15
|
M12
|
110
|
350
|
570
|
250
|
286
|
50
|
14
|
3
|
13
|
|
0610-4P
|
65/50
|
380
|
120
|
170
|
115
|
220
|
155
|
48
|
130
|
112M
|
3.7
|
376
|
41
|
15
|
M12
|
140
|
450
|
730
|
300
|
336
|
60
|
18
|
3
|
21
|
|
0620-4P
|
65/50
|
433
|
120
|
180
|
135
|
250
|
185
|
63
|
140
|
132S
|
5.5
|
445
|
55
|
19
|
M16
|
150
|
480
|
780
|
330
|
370
|
70
|
25
|
3
|
28
|
|
0800-4P
|
80/65
|
380
|
125
|
170
|
115
|
220
|
155
|
51
|
130
|
112M
|
3.7
|
376
|
41
|
15
|
M12
|
140
|
450
|
730
|
300
|
336
|
60
|
18
|
3
|
21
|
|
-2P
|
80/65
|
380
|
125
|
170
|
115
|
242
|
195
|
51
|
130
|
160L
|
18.5
|
630
|
125
|
19
|
M16
|
180
|
570
|
930
|
385
|
425
|
82
|
25
|
3
|
45
|
|
0810-4P
|
80/65
|
438
|
125
|
180
|
130
|
250
|
190
|
61
|
140
|
132S
|
5.5
|
445
|
55
|
19
|
M16
|
150
|
480
|
780
|
330
|
370
|
70
|
25
|
3
|
28
|
|
-2P
|
80/65
|
438
|
125
|
180
|
130
|
272
|
195
|
61
|
140
|
180M
|
22
|
656
|
180
|
19
|
M16
|
200
|
630
|
1030
|
430
|
470
|
92
|
27
|
3
|
58
|
|
0820-4P
|
80/65
|
495
|
125
|
200
|
150
|
275
|
200
|
86
|
145
|
132M
|
7.5
|
483 |
66
|
19
|
M16
|
170
|
540
|
880
|
350
|
396
|
70
|
25
|
3
|
31
|
| -2P |
80/65 |
495 |
125 |
200 |
150 |
295 |
250 |
86 |
145 |
180L |
30 |
694 |
215 |
19 |
M16 |
200 |
630 |
1030 |
430 |
470 |
90 |
27 |
3 |
58 |
|
0840-4P
|
80/50
|
496
|
135
|
220
|
185
|
295
|
231
|
107
|
145
|
160L
|
15
|
630
|
125
|
19
|
M16
|
200
|
630
|
1030
|
430
|
470
|
90
|
27
|
3
|
58
|
|
1000-4P
|
100/80
|
438
|
135
|
180
|
135
|
250
|
190
|
64
|
140
|
132S
|
5.5
|
445
|
55
|
19
|
M16
|
150
|
480
|
780
|
330
|
370
|
70
|
25
|
3
|
28
|
|
1002-2P
|
100/80
|
438
|
135
|
180
|
135
|
272
|
220
|
64
|
140
|
180L
|
30
|
694
|
215
|
19
|
M16
|
200
|
630
|
1030
|
430
|
470
|
92
|
27
|
3
|
58
|
|
1010-4P
|
100/80
|
438
|
135
|
200
|
140
|
250
|
165
|
65
|
140
|
132M
|
7.5
|
483
|
66
|
19
|
M16
|
170
|
540
|
880
|
350
|
396
|
70
|
25
|
3
|
31
|
|
*1010-2P
|
100/80
|
499
|
135
|
200
|
140
|
305
|
254
|
84
|
145
|
200L
|
45
|
762
|
290
|
19
|
M16
|
220
|
690
|
1130
|
525
|
571
|
100
|
30
|
4
|
89
|
|
1030-4P
|
100/80
|
495
|
135
|
220
|
170
|
295
|
230
|
100
|
145
|
160L
|
15
|
630
|
125
|
19
|
M16
|
200
|
630
|
1030
|
430
|
470
|
90
|
27
|
3
|
58
|
|
1050-4P
|
100/80
|
563
|
180
|
250
|
205
|
360
|
60
|
136
|
155
|
180M
|
22
|
656
|
180
|
19
|
M16
|
270
|
840
|
1380
|
525
|
571
|
110
|
30
|
3
|
104
|
|
1200-4P
|
125/100
|
510
|
180
|
190
|
150
|
275
|
215
|
94
|
145
|
132M
|
7.5
|
483
|
66
|
19
|
M16
|
170
|
540
|
880
|
350
|
396
|
70
|
25
|
3
|
31
|
|
1220-4P
|
125/100
|
495
|
155
|
220
|
170
|
295
|
230
|
111
|
145
|
160L
|
15
|
630
|
125
|
19
|
M16
|
200
|
630
|
1030
|
430
|
470
|
90
|
27
|
3
|
58
|
|
1230-4P
|
125/100
|
495
|
145
|
240
|
180
|
295
|
230
|
115
|
145
|
180M
|
18.5
|
656
|
180
|
19
|
M16
|
200
|
630
|
1030
|
430
|
470
|
90
|
27
|
3
|
58
|
|
1500-4P
|
150/125
|
520
|
205
|
210
|
160
|
275
|
225
|
104
|
145
|
132M
|
7.5
|
483
|
66
|
19
|
M16
|
170
|
540
|
880
|
350
|
396
|
70
|
25
|
3
|
31
|
|
1520-4P
|
150/125
|
505
|
180
|
210
|
175
|
295
|
240
|
115
|
145
|
160L
|
15
|
630
|
125
|
19
|
M16
|
200
|
630
|
1030
|
430
|
470
|
90
|
27
|
3
|
58
|
|
1540-4P
|
150/125
|
564
|
205
|
265
|
215
|
360
|
91
|
190
|
155
|
180L
|
30
|
630
|
215
|
19
|
M16
|
270
|
840
|
1380
|
525
|
571
|
110
|
30
|
4
|
104
|
|
1550-4P
|
150/100
|
680
|
200
|
275
|
240
|
410
|
210
|
214
|
165
|
200L
|
45
|
762
|
290
|
19
|
M16
|
270
|
840
|
1380
|
525
|
571
|
110
|
30
|
4
|
104
|
|
1571-4P
|
150/100
|
680
|
200
|
290
|
260
|
445
|
175
|
230
|
165
|
250S
|
75
|
842
|
470
|
23
|
M20
|
250
|
1100
|
1600
|
550
|
600
|
145
|
25
|
4
|
200
|
|
2010-4P
|
200/150
|
573
|
217
|
250
|
190
|
360
|
70
|
196
|
155
|
160L
|
15
|
630
|
125
|
19
|
M16
|
270
|
840
|
1380
|
525
|
571
|
110
|
30
|
3
|
104
|
|
2020-4P
|
200/150
|
695
|
210
|
270
|
215
|
410
|
175
|
234
|
165
|
180M
|
22
|
656
|
180
|
19
|
M16
|
270
|
840
|
1380
|
525
|
571
|
110
|
30
|
3
|
104
|
|
2040-4P
|
200/150
|
696
|
225
|
285
|
230
|
410
|
175
|
242
|
165
|
225S
|
55
|
807
|
335
|
23
|
M20
|
300
|
930
|
1530
|
525
|
571
|
110
|
30
|
4
|
110
|
|
2050-4P
|
200/150
|
806
|
215
|
300
|
245
|
500
|
157
|
323
|
170
|
250S
|
75
|
842
|
470
|
23
|
M20
|
250
|
1200
|
1700
|
550
|
600
|
145
|
25
|
4
|
240
|
|
2060-4P
|
200/150
|
801
|
235
|
325
|
275
|
500
|
152
|
366
|
170
|
250M
|
90
|
923
|
520
|
23
|
M20
|
250
|
1200
|
1700
|
550
|
600
|
145
|
25
|
4
|
240
|
|
2520-4P
|
250/200
|
695
|
270
|
300
|
220
|
410
|
225
|
275
|
165
|
200L
|
37
|
762
|
290
|
19
|
M16
|
270
|
840
|
1380
|
525
|
571
|
110
|
30
|
4
|
104
|
|
2540-4P
|
250/200
|
819
|
250
|
330
|
255
|
500
|
170
|
340
|
170
|
250M
|
90
|
923
|
520
|
23
|
M20
|
250
|
1200
|
1700
|
550
|
600
|
145
|
25
|
4
|
240
|
|
2560-4P
|
250/200
|
819
|
280
|
380
|
290
|
525
|
220
|
391
|
170
|
315S
|
150
|
1230
|
1200
|
25
|
M22
|
300
|
1300
|
1900
|
640
|
700
|
170
|
28
|
4
|
330
|
|
（注）
|
|
標準付属品：共通台板、軸継手、基礎ボルト、安全カバー
|
|
|
台板は L 寸法が 1600mm 以上のものは鋼板製です。
|
|
|
（＊）2P の場合、型式は UENM-1010 となります。
|
|
|
モーターは 60Hz 最大出力での参考寸法を示しますので、外形寸法は変更となることがあります。詳細については外形寸法図をご要求ください。
|
|
| フランジ |
|
|
記号
|
フランジ寸法 (JIS 10K)
|
|
A (口径)
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
D
|
140
|
155
|
175
|
185
|
210
|
250
|
280
|
330
|
400
|
|
C
|
105
|
120
|
140
|
150
|
175
|
210
|
240
|
290
|
355
|
|
n - h
|
4-19
|
4-19
|
4-19
|
8-19
|
8-19
|
8-23
|
8-23
|
12-23
|
12-25
|
|
| 基礎ボルト |
|
|
ねじの呼び d
|
d1
|
S
|
L1
|
L
|
|
M12
|
12
|
32
|
50
|
250
|
|
M16
|
16
|
40
|
63
|
315
|
|
M20
|
20
|
50
|
80
|
400
|
|
M22
|
22
|
56
|
90
|
500
|
|
|
|
|
|
単位：kW |
|
|
|
|
|
モーター枠番と出力
（新規格全閉外扇形） |
|
極数
|
枠番
|
|
2P
|
4P
|
6P
|
|
0.4
|
0.4
|
-
|
71
|
|
0.75
|
0.75
|
0.4
|
80
|
|
1.5
|
1.5
|
0.75
|
90L
|
|
2.2
|
|
-
|
2.2
|
1.5
|
100L
|
|
3.7
|
3.7
|
2.2
|
112M
|
|
5.5
|
5.5
|
3.7
|
132S
|
|
7.5
|
|
-
|
7.5
|
5.5
|
132M
|
|
11
|
11
|
7.5
|
160M
|
|
15
|
|
18.5
|
15
|
11
|
160L
|
|
|
|
極数
|
枠番
|
|
2P
|
4P
|
6P
|
|
22
|
18.5
|
15
|
180M
|
|
22
|
|
30
|
30
|
18.5
|
180L
|
|
22
|
|
37
|
37
|
30
|
200L
|
|
45
|
45
|
37
|
|
55
|
55
|
45
|
225S
|
|
75
|
75
|
55
|
250S
|
|
90
|
90
|
75
|
250M
|
|
110
|
110
|
90
|
280S
|
|
132
|
132
|
110
|
280M
|
|
150
|
150
|
132
|
315S
|
|
|
| 軸受・軸封 |
脚体
番号
|
軸封
（グランドパッキンの場合） |
軸受
|
軸受シール
（オイルシールの場合）
|
潤滑油
|
|
内径 × 外径 × 幅
|
本数
|
ポンプ側
|
カップリング側
|
ポンプ側
|
カップリング側
|
油量 L
|
種類
|
|
120
|
28 × 44 × 8
|
4
|
6306
|
6206
|
TC28408
|
TC28408
|
0.28
|
タービン
オイル
ISO
VG46
|
|
130
|
32 × 51 × 9.5
|
4
|
6307
|
6207
|
TC32458
|
TC32458
|
0.35
|
|
140
|
38 × 60 × 11
|
4
|
6308
|
6307
|
TC38558
|
TC35508
|
0.45
|
|
145
|
42 × 67 × 12.5
|
4
|
6309
|
6308
|
TC42609
|
TC40559
|
0.65
|
|
155
|
48 × 73 × 12.5
|
4
|
6310
|
6309
|
TC48659
|
TC45609
|
0.90
|
|
165
|
55 × 80 × 12.5
|
5
|
6312
|
6311
|
TC55729
|
TC50689
|
1.70
|
|
170
|
75 × 105 × 16
|
5
|
NU316
|
6316
|
TC7510013
|
TC7510013
|
1.80
|
|
|
| ページトップへ |
