自吸式ポンプ UHN

自吸渦巻ポンプ
UHN シリーズ
(PAT.)

厳しい条件下でも抜群の自吸性能

選定図 UHN 型

型式の説明
XXXX-##@@-xP (**)

XXXX

:ポンプ型式

##

:吸込/吐出口径 cm

@@

:揚程区分

xP

:モーター極数 (2P、4P、6P 等)

(**)

:最大性能におけるモーター出力 (kW) (常温清水の場合)

色の枠内は 2P 仕様でも選定できますので詳細についてはお問い合わせください。
色の枠内は口径 200mm でも選定できますので詳細についてはお問い合わせください。


50Hz

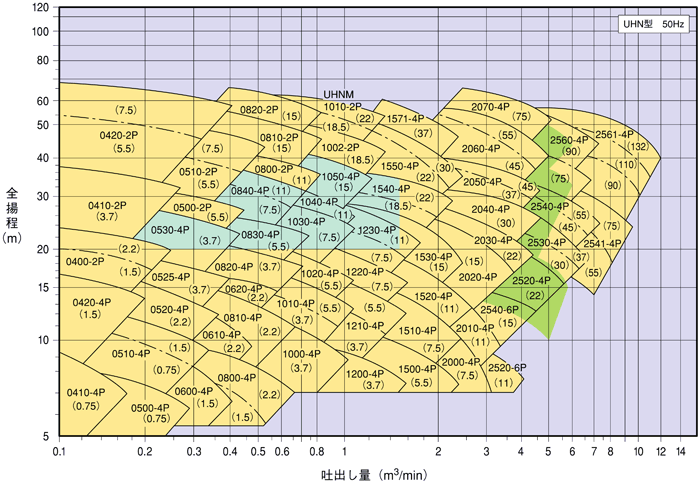

自吸渦巻ポンプ 選定図 UHN型 50Hz

60Hz

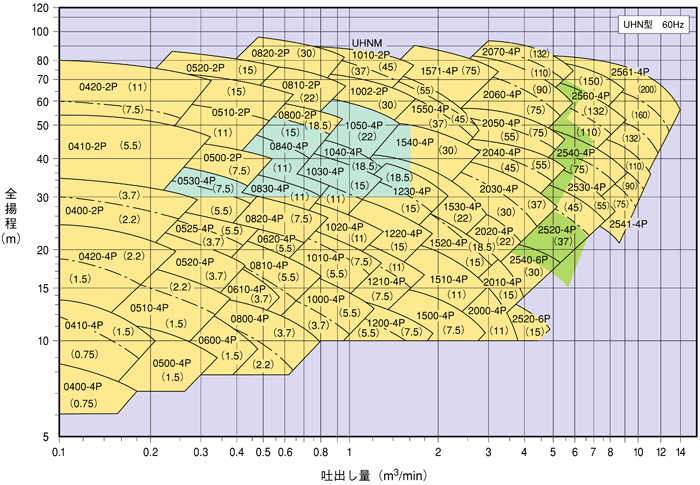

自吸渦巻ポンプ 選定図 UHN型 60Hz

外形寸法図 UHN 型

自吸渦巻ポンプ

単位 :mm

型式
(-極数)
口径
吸込/吐出
ポンプ
脚体
番号
モーター
台板
A
B
D
E
F
J
質量
(kg)
枠番
出力
(kW)
G
質量
(kg)
Z
d
K
N
L
M
R
P
P'
n
質量
(kg)

0400-4P

 40

337

110

120

110

185

122

35

120

80

0.75

262

11

15

M12

110

350

570

250

286

50

14

3

13

-2P

40

337

110

120

110

190

152

35

120

112M

3.7

376

41

15

M12

120

390

630

280

316

55

18

3

18

0410-4P

40

340

110

140

125

185

145

41

120

90L

1.5

314

20

15

M12

110

350

570

250

286

50

14

3

13

-2P

40

340

110

140

125

205

135

41

120

132S

5.5

445

55

19

M16

150

480

780

330

370

70

25

3

28

0420-4P

40

375

115

160

150

220

125

52

130

100L

2.2

348

29

15

M12

140

450

730

300

336

60

18

3

21

-2P

40

375

115

160

150

242

165

52

130

160M

11

586

100

19

M16

180

570

930

385

425

82

25

3

45

0500-4P

50

340

115

140

125

185

145

40

120

90L

1.5

314

20

15

M12

110

350

570

250

286

50

14

3

13

-2P

50

340

115

140

125

205

135

40

120

132S

7.5

445

55

19

M16

150

480

780

330

370

70

25

3

28

0510-4P

50

375

115

160

145

220

125

51

130

100L

2.2

348

29

15

M12

140

450

730

300

336

60

18

3

21

-2P

50

375

115

160

145

242

165

51

130

160M

15

586

100

19

M16

180

570

930

385

425

82

25

3

45

0520-4P

50

375

115

170

160

220

150

54

130

112M

3.7

376

41

15

M12

140

450

730

300

336

60

18

3

21

-2P

50

375

115

170

160

242

165

54

130

160M

15

586

100

19

M16

180

570

930

385

425

82

25

3

45

0525-4P

50

375

115

170

160

230

135

54

130

132S

5.5

445

55

19

M16

150

480

780

330

370

70

25

3

28

0530-4P

50

433

120

200

185

250

160

80

140

132M

7.5

483

66

19

M16

170

540

880

350

396

70

25

3

31

0600-4P

65

345

120

150

135

185

150

45

120

90L

1.5

314

20

15

M12

110

350

570

250

286

50

14

3

13

0610-4P

65

380

120

170

155

220

155

56

130

112M

3.7

376

41

15

M12

140

450

730

300

336

60

18

3

21

0620-4P

65

433

120

180

170

250

185

74

140

132S

5.5

445

55

19

M16

150

480

780

330

370

70

25

3

28

0800-4P

80

380

125

170

150

220

155

60

130

112M

3.7

376

41

15

M12

140

450

730

300

336

60

18

3

21

-2P

80

380

125

170

150

242

195

60

130

160L

18.5

630

125

19

M16

180

570

930

385

425

82

25

3

45

0810-4P

80

438

125

180

170

250

190

72

140

132S

5.5

445

55

19

M16

150

480

780

330

370

70

25

3

28

-2P

80

438

125

180

170

272

195

72

140

180M

22

656

180

19

M16

200

630

1030

430

470

92

27

3

58

0820-4P

80

495

125

200

190

275

200

101

145

132M

7.5

483

66

19

M16

170

540

880

350

396

70

25

3

31

-2P

80

495

125

200

190

295

250

101

145

180L

30

694

215

19

M16

200

630

1030

430

470

90

27

3

58

0830-4P

80

490

135

210

210

285

225

105

145

160M

11

586

100

19

M16

180

570

930

385

425

80

25

3

45

0840-4P

80

496

135

220

220

295

231

125

145

160L

15

630

125

19

M16

200

630

1030

430

470

90

27

3

58

1000-4P

100

438

135

180

170

250

190

75

140

132S

5.5

445

55

19

M16

150

480

780

330

370

70

25

3

28

1002-2P

100

438

135

180

170

272

220

75

140

180L

30

694

215

19

M16

200

630

1030

430

470

92

27

3

58

1010-4P

100

438

135

200

185

250

165

76

140

132M

7.5

483

66

19

M16

170

540

880

350

396

70

25

3

31

*1010-2P

100

499

135

200

185

305

254

95

145

200L

45

762

290

19

M16

220

690

1130

525

571

100

30

4

89

1020-4P

100

495

135

210

200

285

230

110

145

160M

11

586

100

19

M16

180

570

930

385

425

80

25

3

45

1030-4P

100

495

135

220

210

295

230

117

145

160L

15

630

125

19

M16

200

630

1030

430

470

90

27

3

58

1040-4P

100

495

135

230

230

295

230

130

145

180M

18.5

656

180

19

M16

200

630

1030

430

470

90

27

3

58

1050-4P

100

563

180

250

245

360

60

160

155

180M

22

656

180

19

M16

270

840

1380

525

571

110

30

3

104

1200-4P

125

510

180

190

180

275

215

110

145

132M

7.5

483

66

19

M16

170

540

880

350

396

70

25

3

31

1210-4P

125

511

170

200

190

285

246

119

145

160M

11

586

100

19

M16

180

570

930

385

425

80

25

3

45

1220-4P

125

495

155

220

200

295

230

131

145

160L

15

630

125

19

M16

200

630

1030

430

470

90

27

3

58

1230-4P

125

495

145

240

225

295

230

135

145

180M

18.5

656

180

19

M16

200

630

1030

430

470

90

27

3

58

1500-4P

150

520

205

210

200

275

225

122

145

132M

7.5

483

66

19

M16

170

540

880

350

396

70

25

3

31

1510-4P

150

505

180

210

215

285

240

130

145

160M

11

586

100

19

M16

180

570

930

385

425

80

25

3

45

1520-4P

150

505

180

210

215

295

240

135

145

160L

15

630

125

19

M16

200

630

1030

430

470

90

27

3

58

1530-4P

150

564

205

265

265

360

61

220

155

180M

22

656

180

19

M16

270

840

1380

525

571

110

30

3

104

1540-4P

150

564

205

265

265

360

91

220

155

180L

30

630

215

19

M16

270

840

1380

525

571

110

30

4

104

1550-4P

150

680

200

260

275

410

210

252

165

200L

45

762

290

19

M16

270

840

1380

525

571

110

30

4

104

1570-4P

150

680

200

290

300

445

175

270

165

250S

75

842

470

23

M20

250

1100

1600

550

600

145

25

4

200

2000-4P

200

573

217

270

250

360

50

255

155

160M

11

586

100

19

M16

270

840

1380

525

571

110

30

3

104

2010-4P

200

573

217

270

250

360

70

230

155

160L

15

630

125

19

M16

270

840

1380

525

571

110

30

3

104

2020-4P

200

695

210

280

275

410

175

275

165

180M

22

656

180

19

M16

270

840

1380

525

571

110

30

3

104

2025-4P

200

695

230

320

290

450

140

290

165

250S

75

842

470

23

M20

200

1100

1500

600

650

150

25

4

190

2030-4P

200

696

225

285

295

410

225

280

165

200L

37

762

290

19

M16

270

840

1380

525

571

110

30

4

104

2040-4P

200

696

225

285

295

410

175

285

165

225S

55

807

335

23

M20

300

930

1530

525

571

110

30

4

110

2045-4P

200

819

210

360

325

500

170

380

170

250M

90

923

520

23

M20

250

1200

1700

550

600

145

25

4

240

2050-4P

200

806

215

300

305

500

157

380

170

250S

75

842

470

23

M20

250

1200

1700

550

600

145

25

4

240

2060-4P

200

801

235

325

330

500

152

430

170

250M

90

923

520

23

M20

250

1200

1700

550

600

145

25

4

240

2065-4P

200

819

235

380

350

525

220

420

170

280M

132

1071

800

25

M22

300

1200

1800

590

650

170

28

4

280

2070-4P

200

806

253

350

355

525

207

450

170

280M

132

1071

800

25

M22

300

1200

1800

590

650

170

28

4

280

2520-4P

250

695

270

300

275

410

225

320

165

200L

37

762

290

19

M16

270

840

1380

525

571

110

30

4

104

2530-4P

250

819

250

380

300

500

170

380

170

225S

55

822

335

23

M20

250

1100

1600

550

600

145

25

4

200

2540-4P

250

819

250

380

300

500

170

400

170

250M

90

923

520

23

M20

250

1200

1700

550

600

145

25

4

240

2541-4P

250

819

255

360

345

550

170

460

175

250M

110

923

520

23

M20

250

1200

1700

650

700

150

25

4

250

2560-4P

250

819

280

380

345

525

70

460

170

315S

150

1230

1200

23

M20

150

800

1900

640

700

170

28

6

330

2561-4P

250

885

290

390

390

580

50

540

175

315S

200

1230

1200

23

M20

150

850

2000

740

800

180

25

6

350

(注)

標準付属品:共通台板、軸継手、基礎ボルト、安全カバー

台板は L 寸法が 1600mm 以上のものは鋼板製です。

(*)2P の場合、型式は UHNM-1010 となります。

モーターは 60Hz 最大出力での参考寸法を示しますので、外形寸法は変更となることがあります。詳細については外形寸法図をご要求ください。



フランジ

自吸渦巻ポンプ


単位:mm

記号
フランジ寸法 (JIS 10K)
A (口径)

40

50

65

80

100

125

150

200

250

D

140

155

175

185

210

250

280

330

400

C

105

120

140

150

175

210

240

290

355

n × h

4-19

4-19

4-19

8-19

8-19

8-23

8-23

12-23

12-25



基礎ボルト

自吸渦巻ポンプ

単位:mm

ねじの呼び d
d1
S
L1
L
M12

12

32

50

250

M16

16

40

63

315

M20

20

50

80

400

M22

22

56

90

500



単位:kW
モーター枠番と出力
(新規格全閉外扇形)
極数
枠番
2P
4P
6P

0.4

0.4

-

71

0.75

0.75

0.4

80

1.5

1.5

0.75

90L

2.2

-

2.2

1.5

100L

3.7

3.7

2.2

112M

5.5

5.5

3.7

132S

7.5

-

7.5

5.5

132M

11

11

7.5

160M

15

18.5

15

11

160L

極数
枠番
2P
4P
6P

22

18.5

15

180M

22

30

30

18.5

180L

22

37

37

30

200L

45

45

37

55

55

45

225S

75

75

55

250S

90

90

75

250M

110

110

90

280S

132

132

110

280M

150

150

132

315S

軸受・軸封
脚体
番号
軸封
(グランドパッキンの場合)
軸受
軸受シール
(オイルシールの場合)
潤滑油
内径 × 外径 × 幅
本数
ポンプ側
カップリング側
ポンプ側
カップリング側
油量 L
種類

120

28 × 44 × 8

4

6306

6206

TC28408

TC28408

0.28

タービン
オイル

ISO
VG46

130

32 × 51 × 9.5

4

6307

6207

TC32458

TC32458

0.35

140

38 × 60 × 11

4

6308

6307

TC38558

TC35508

0.45

145

42 × 67 × 12.5

4

6309

6308

TC42609

TC40559

0.65

155

48 × 73 × 12.5

4

6310

6309

TC48659

TC45609

0.90

165

55 × 80 × 12.5

5

6312

6311

TC55729

TC50689

1.70

170

75 × 105 × 16

5

NU316

6316

TC7510013

TC7510013

1.80


据付配管要領

UHN 型の自吸特性を引き出すために、下記の各事項をお守りください。

1.

ポンプの吸込はエンド方向です。下図の配管例に示す通り、吸込配管の途中に逆 U 字型にベンド配管を設けてください。

2.

自吸式ポンプのためフート弁や中間弁は特に必要ありませんが、運転頻度の多いもの、自吸時間短縮を要する場合は設置してください。これはポンプ内の残留水をできるだけ多く確保する目的です。弁が不確実で漏れが発生しても差し支えありません。

3.

軸封がグランドパッキンの場合は、自吸中の空気の吸込み防止、およびグランドパッキン性能保持のため外部封水をご計画ください。

4.

ポンプを起動するとケーシング内保有水は、一旦吐出側に放り出され、循環の始まりと共にケーシングに戻り、安定します。放り出された水がチェッキ弁(逆止弁)や曲り管に溢脱しますと、循環水量が不足し、自吸能力が低下しますので下図に示す高さの立上り管を設けてください。立上り管が長過ぎて配管上都合が悪い場合はケーシングと同材質で特殊構造の吐出短管 h2 を用意していますので、お問い合わせください。

5.

吐出側にはチェッキ弁(逆止弁)を設置してください。ポンプ運転停止時に、逆流によるウォーターハンマーを防止するため、ヨコタ無水撃チェッキ弁をご選定ください。特に並列運転の場合、一方のポンプを停止すると他方の吐出圧が背圧としてかかるためウォーターハンマーを発生しますので、その防止対策が必要であり、ヨコタ無水撃チェッキ弁をご活用ください。更にヨコタ無水撃チェッキ弁に無送水検知器(オプション)を取付けると空転を防止することができます。

6.

並列運転またはチェッキ弁より上方の実揚程がポンプ締切揚程の 1/3 以上の場合は、チェッキ弁に背圧がかかり排気が困難となるため、排気弁を取付けてください。この場合、立上り管のなるべく上方(下図 J 位置)に下記の適用表のソケットを設け、吸気部先端が立上り管径の中心となるよう排気弁を取付けてください。
排気弁からは水漏れがあります。また、停止中に空気を吸い込みますので、吸水面下まで配管してください。
尚スラリー液の場合は別途ご相談ください。


配管例 1 吸上げ自吸運転

逆 U 字部はポンプ口径に合わせてください。

自吸渦巻ポンプ 吸上げ運転(1)

逆 U 字部横引配管(L)は 3m 以内としてください。

自吸渦巻ポンプ 吸上げ運転(2)


配管例 2 真空槽(真空タンク)引抜き運転


配管例 3 横引き長大配管の吸上げ自吸運転


自吸渦巻ポンプ 真空槽引抜運転

逆U字部はポンプ口径に合わせてください。

自吸渦巻ポンプ 横引き長大配管の吸上げ自吸運転


立上り管の寸法

自吸渦巻ポンプ 立上り管の寸法


立上り管の長さ

h>= 200 + d + 5H(全揚程 <=50m)

h>= 300 + d + 5H(全揚程 >50m)

但し、

h1

立上り管面間 mm

d:

吐出口径   mm

H:

ポンプ全揚程 m


(例)
UHN-0520 50mm x 0.3 m3/min x 22m x 1750min-1 x 3.7kW
h
1>=200+(50)+(5x22)=360
より、立上り管の長さは 360mm 以上としてください。
尚、立上り管の長さはできるだけ 500mm 以上としてください。
スラリー液の場合はご相談ください。

排気弁の適用

吐出管径 (mm)

弁口径

40 - 80

10A

100-150

15A

200-250

20A


ページトップへ

ソリューション事例 ポンプ製品 バルブ製品 特殊金属材料 会社情報
脱泡・脱気 自吸渦巻ポンプ 無水撃チェッキ弁 特殊ステンレス 会社概要
水族館 脱泡・脱気ポンプ ウェハーチェッキ弁 耐海水ステンレス 事業所・アクセス
農業かんがい給水 脱泡ポンプ 直動式定流量弁 ステンレス鋳物部品 工場ツアー
下水処理場・浄水場 超自吸ポンプ 直動式フロート弁 無注水メカシール 会社略歴
農業配水 自吸多段渦巻ポンプ パイロット式制御弁 主なご納入先
製鉄所・製鋼所 カスケードポンプ  定圧弁・減圧弁 ダウンロード メディア掲載記事
タンカー荷役 プロセスポンプ  定流量弁
大型基礎工事 片吸込渦巻ポンプ  1液面2液面制御弁 IR情報
海水取水 多段渦巻ポンプ  安全弁・1次圧制御弁
スラリーの自吸 両吸込渦巻ポンプ  落水防止弁 採用情報
除雪・消雪 大型斜流ポンプ  差圧制御弁
海底トンネル  緊急遮断弁 お問い合わせ
クイックナビ Web展示会

(C) 2001 株式会社横田製作所 Tel. 082-241-8674
サイトご利用条件
