超自吸ポンプ

超自吸ポンプ
UPM、UPS 型(PAT.)

気泡混入液や高粘度液を吸上げ移送

抽気ポンプ外装背負形 UPS-N 型  直結駆動式

選定図

型式の説明
UPXXX-##@@x・****・**

XXX

:抽気ポンプ型式 MXX : 抽気ポンプ内装 SXX : 抽気ポンプ外装

##

:吸込/吐出口径 cm

@@

:揚程区分

x

:主羽根の形状 S : セミオープン N : ノンクロッグ

****・**

:主羽根車回転数・モーター出力 (kW) (常温清水の場合)

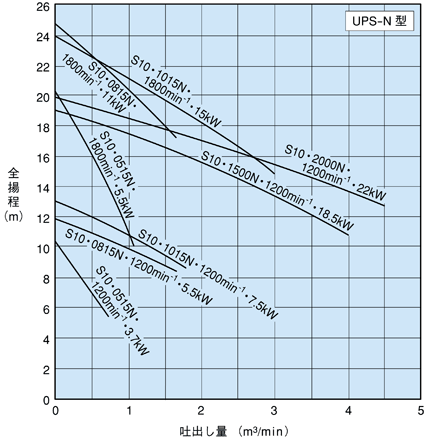

超自吸ポンプ 選定図 抽気ポンプ外装背負形 UPS-N 型


上記選定図の所要動力は清水を基準にしたものです。高粘度・高比重の場合はご相談ください。



外形寸法図

超自吸ポンプ

単位:mm

型式
ポンプ
モーター
台板
質量
(kg)
口径
A
B
D
E
F
S
(kW)
極数
G
n
J
K
N
L
M
P'
Z

S02-0515N

50

555

150

200

145

295

495

3.7

6

483

3

105

200

630

1030

430

27

19

240

S02-0515N

50

555

150

200

145

295

495

5.5

4

445

3

105

200

630

1030

430

27

19

265

S02-0815N

80

570

180

230

165

305

535

5.5

6

483

3

95

220

690

1130

525

30

19

310

S02-0815N

80

570

180

230

165

315

545

11

4

586

3

145

270

840

1380

525

30

19

370

S10-1015N

100

580

190

240

170

315

555

7.5

6

586

3

60

270

840

1380

525

30

19

355

S10-1015N

100

580

190

240

170

315

555

15

4

630

3

100

270

840

1380

525

30

19

425

S10-1500N

150

780

320

300

240

410

710

18.5

6

682

3

200

300

930

1530

525

30

23

700

S10-2000N

200

800

345

310

240

455

765

22

6

695

3

175

300

930

1530

525

30

23

710

フランジの規格は JIS 10K となっています。

主羽根車をノンクロッグ羽根(N)の代わりにセミオープン羽根(S)やクローズ羽根(C)にすることもできます。(UPS-0510S、0520S、0820S、0830S、0840S、1055C、1555C)詳細はご照会ください。

抽気ポンプを省略して非自吸のノンクロッグポンプ UPL 型とすることもできますのでご照会ください。
