超自吸ポンプ

超自吸ポンプ
UPM、UPS 型(PAT.)

気泡混入液や高粘度液を吸上げ移送

抽気ポンプ外装別置形 UPS-N 型 ベルト駆動式

選定図

型式の説明
UPXXX-##@@x・****・**

XXX

:抽気ポンプ型式 MXX : 抽気ポンプ内装 SXX : 抽気ポンプ外装

##

:吸込/吐出口径 cm

@@

:揚程区分

x

:主羽根の形状 S : セミオープン N : ノンクロッグ

****・**

:主羽根車回転数・モーター出力 (kW) (常温清水の場合)

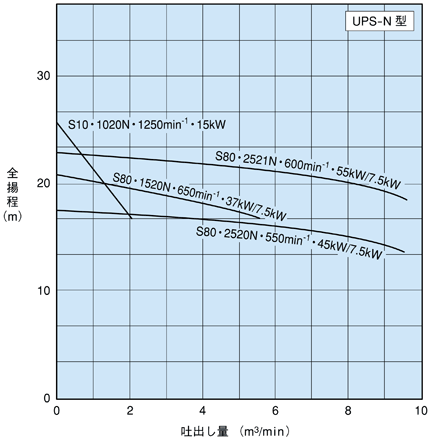

超自吸ポンプ 選定図 抽気ポンプ外装別置形 UPS-N 型


上記選定図の所要動力は清水を基準にしたものです。高粘度・高比重の場合はご相談ください。



外形寸法図

超自吸ポンプ

単位:mm

型式
ポンプ
モーター
台板
質量
(kg)
口径
A
B
D
E
F
S
(kW)
極数
G
R
J
K
N
L
M
P'
Z

S10-1020N

100

-

-

-

-

-

-

15

4

-

-

-

-

-

-

-

-

-

640

S80-1520N

150

1090

400

300

480

600

900

37/7.5

6/4

800

900

-

-

-

1600

1150

-

-

2100

S80-2520N

250

1150

460

350

600

570

920

45/7.5

6/4

850

1050

-

-

-

1900

1400

-

-

3000

S80-2521N

250

1150

460

350

600

570

920

55/7.5

6/4

900

1050

-

-

-

1900

1400

-

-

3100

フランジの規格は JIS 10K となっています。

S10-1020N 型は抽気ポンプ背負形が標準となります。

S80 型は操作盤を標準装備しています。

抽気ポンプを省略して非自吸のノンクロッグポンプ UPL 型とすることもできますのでご照会ください。
