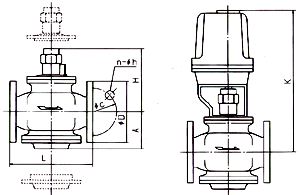

選定・外形寸法図
UFF、UFN 型（インライン型）
仕様・性能
|
|
入口圧力（１次圧力）
|
1MPa 以下（フランジ規格 JIS 10K の場合）
|
|
|
適用流体
|
液温 0℃－70℃ の各種流体（特殊液の場合はお問い合わせください。）
|
|
フランジ規格 |
JIS 10K |
|
|
流量精度
|
±5％ 差圧範囲 70-500kPa
|
|
|
最低作動差圧
|
50kPa （流量精度 ±10%）
|
|
口径
|
型式
|
最大流量
|
外形寸法
|
フランジ
JIS 10K FF
|
本体質量
(kg)
|
適用電動機型式 |
|
(m3/min)
|
(l/sec)
|
L
|
A
|
H
|
K
|
D
|
C
|
n-h
|
|
25
|
UFF-25
|
0.08
|
1.3
|
130
|
60
|
115
|
345
|
125
|
90
|
4-19
|
6.5
|
MSP5 |
|
32
|
32
|
0.12
|
2
|
130
|
65
|
115
|
345
|
135
|
100
|
4-19
|
7.5
|
|
40
|
40
|
0.18
|
3
|
150
|
80
|
145
|
380
|
140
|
105
|
4-19
|
9.3
|
|
50
|
50
|
0.27
|
4.5
|
170
|
90
|
150
|
380
|
155
|
120
|
4-19
|
12.5
|
|
65
|
UFN-65
|
0.45
|
7.5
|
200
|
90
|
200
|
500
|
175
|
140
|
4-19
|
20.0
|
MSP6 |
|
80
|
80
|
0.68
|
11
|
250
|
112
|
210
|
510
|
185
|
150
|
8-19
|
23.0
|
|
100
|
100
|
1.20
|
20
|
280
|
130
|
240
|
535
|
210
|
175
|
8-19
|
35.0
|
|
125
|
125
|
1.80
|
30
|
370
|
162
|
260
|
560
|
250
|
210
|
8-23
|
60.0
|
|
150
|
150
|
2.70
|
45
|
370
|
162
|
260
|
560
|
280
|
240
|
8-23
|
63.0
|
（注）
|
|
連続使用最小流量は弁最大流量の 10% 以上としてください。
|
|
|
H 寸法は作動の最長寸法を示しています。
|
|
|
フランジ寸法は JIS 10K FF 規格を用いています。
|
|
|
取付けに当たっては、弁軸上下方向共に 100～200mm の余裕を取って内部分解ができるようにご配慮ください。
|
|
完全止水ができませんので、その場合は前記の UFS 型を使用するか、別途締切弁を設置してください。 |
ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
|
