自吸多段渦巻ポンプ

自吸多段渦巻ポンプ
USM、UBM、MEF 型
(PAT.)

高度な自吸機構を備えた高揚程型

選定図 MEF 型

型式の説明
XXXX-$-##@@

XXXX

:ポンプ型式

$

:段数

##

:吸込/吐出口径 cm

@@

:揚程区分

但し、下記選定図においては、口径ごとに $-(**) にて表示されています。

$

:段数

(**)

:最大性能におけるモーター出力 (kW) (常温清水の場合)


50Hz

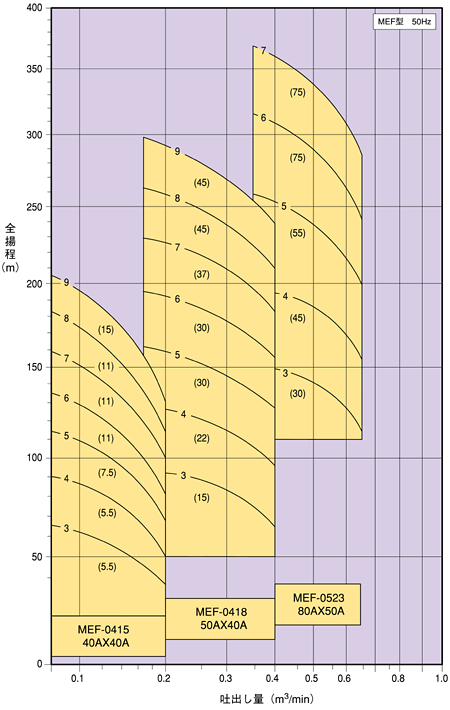

自吸多段渦巻ポンプ 選定図 MEF 型 50Hz

60Hz

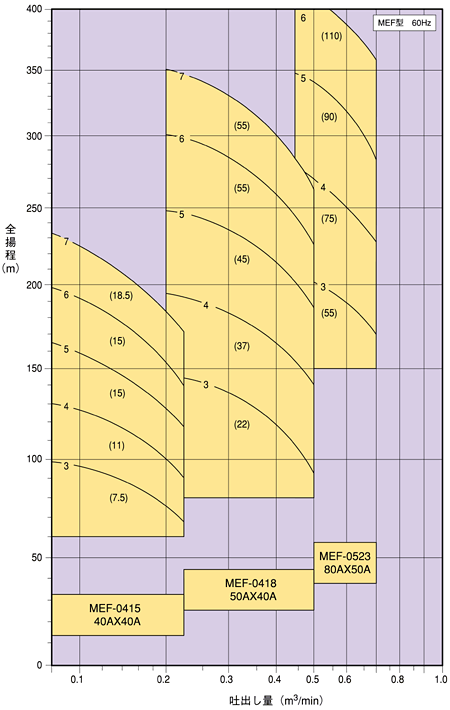

自吸多段渦巻ポンプ 選定図 MEF 型 60Hz

外形寸法図 MEF 型

自吸多段渦巻ポンプ

単位 :mm

型式
口径
吸込/吐出
ポンプ
本体質量
(kg)
モーター
台板
A
B
C
D
E
F
n
枠番
(参考)
G
J
Z-d
K
N
L
M
R
P

MEF-3-0415

40/40

228

215

135

160

160

235

3

79

132S

446.5

40

4-19

125

750

1000

370

400

120

4-0415

40/40

228

260

135

160

160

235

3

90

160M

575

40

4-19

125

850

1100

410

450

120

5-0415

40/40

228

305

135

160

160

235

3

101

160M

575

65

4-19

150

900

1200

410

450

120

6-0415

40/40

228

350

135

160

160

235

3

112

160M

575

65

4-19

150

900

1200

410

450

120

7-0415

40/40

228

395

135

160

160

235

3

123

160L

619

65

4-19

150

1000

1300

410

450

120

8-0415

40/40

228

440

135

160

160

235

3

135

160M

575

65

4-19

150

1000

1300

410

450

120

9-0415

40/40

228

485

135

160

160

235

3

146

160M

575

115

4-19

200

1000

1400

410

450

150

MEF-3-0418

50/40

318

262

180

190

190

324

3

109

180M

646

74

4-19

150

1000

1300

450

500

120

4-0418

50/40

318

312

180

190

190

324

4

126

200L

776

124

4-23

200

1000

1400

450

500

150

5-0418

50/40

318

362

180

190

190

324

4

143

200L

776

124

4-23

200

1100

1500

450

500

150

6-0418

50/40

318

412

180

190

190

324

4

160

225S

782

124

4-23

200

1100

1500

450

500

150

7-0418

50/40

318

462

180

190

190

324

4

177

225S

782

169

4-23

250

1100

1600

450

500

150

8-0418

50/40

318

512

180

190

190

324

4

194

200L

776

169

4-23

250

1100

1600

450

500

150

9-0418

50/40

318

562

180

190

190

324

4

211

200L

776

169

4-23

250

1200

1700

450

500

150

MEF-3-0523

80/50

402

300

230

240

240

395

4

145

225S

782

124

4-23

200

1100

1500

550

600

150

4-0523

80/50

402

360

230

240

240

395

4

170

250S

848

169

4-23

250

1200

1700

600

650

150

5-0523

80/50

402

420

230

240

240

395

4

195

250M

886

169

4-23

250

1200

1700

600

650

150

6-0523

80/50

402

480

230

240

240

395

4

220

280S

971

169

6-23

150

750 X 2

1800

590

650

180

7-0523

80/50

402

540

230

240

240

395

4

245

250S

886

169

6-23

150

750 X 2

1800

590

650

180

(注)

寸法は JIS 10K 規格の場合で記載してありますので、規格・仕様により寸法を変更することがあります。

モーターは最大出力の参考寸法を示しますので、外形寸法は変更となることがあります。詳細については外形寸法図をご要求ください。

据付配管要領:自吸力を有効に発揮するために、吸込配管に U ベンド配管を設けてください。詳細については、UHN 型のページをご参照ください。

封水管理について:メカニカルシールを装着した場合、吸上げ運転時には外部からの封水が必要になることがあります。押込み運転とする場合、圧力によってはグランドパッキン方式が採用できないことがあります。
