多段渦巻ポンプ

多段渦巻ポンプ
MCF、MCH 型

高性能で材質も豊富な高揚程型

多段渦巻ポンプ
口 径 40-200mm
全揚程 50-400m
吐出量 0.1-7m3/min


>選定・外形寸法図

MCF 型(2極モーター直結)

押込み用の小型で高性能・高揚程の多段渦巻ポンプ

MCH 型(4極モーター直結)

押込み用の高性能・高揚程の多段渦巻ポンプ


セルフバランス機構

MCF、MCH 型はヨコタ独自に開発したフローティングディスク方式のバランス機構によって、主軸を移動させることなくセルフバランスするので、軸受にはボールベアリングを採用し、分解組立が極めて容易です。

豊富な材質

あらゆる液質に応じられるよう、FC 、SCS の他、耐食・耐摩耗材質として、ヨコタ特殊ステンレス鋳鋼(YST)等、豊富に材質を用意しています。


用途

ボイラー給水

高所送水

加圧送水

海水圧送

その他

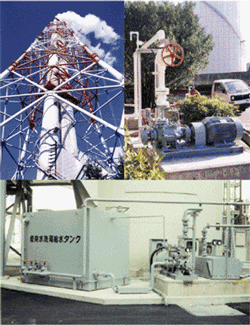

ご使用例・設置例 多段渦巻ポンプ 発電所煙突水洗水ポンプ
多段渦巻ポンプ 揚水ポンプ

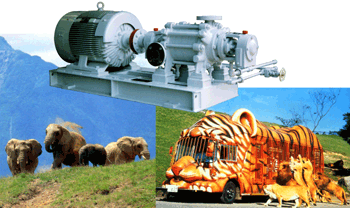

アフリカン サファリ(大分) 殿揚水ポンプ
発電所煙突水洗水ポンプ

本製品は押込み用の非自吸式です。
吸上げ用の自吸式については自吸多段渦巻ポンプ USM、UBM、MEF 型 をご覧ください。

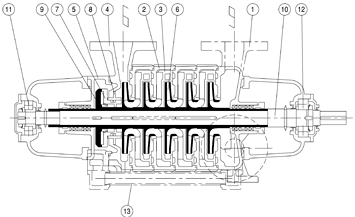

構造

MCF、MCH 型

多段渦巻ポンプ
部品名称
部品名称
1

1段サクケーシング

11

多段羽根車

2

1段ケーシング

12

シールペラ

3

2段サクケーシング

13

排気カバー

4

中間ケーシング

14

バランス胴

5

中間内筒

15

バランス胴ブッシュ

6

終段ケーシング

16

バランス板

7

バランス室カバー

17

主軸

8

1段内筒

18

玉軸受

9

案内羽根

19

玉軸受

10

1段羽根車

20

バランス管


選定・外形寸法図

選定図 MCF、MCH 型

型式の説明
XXXX-$-##@@

XXXX

:ポンプ型式

$

:段数

##

:吸込/吐出口径 cm

@@

:揚程区分

但し、下記選定図においては、口径ごとに $-(**) にて表示されています。

$

:段数

(**)

:最大性能におけるモーター出力 (kW) (常温清水の場合)

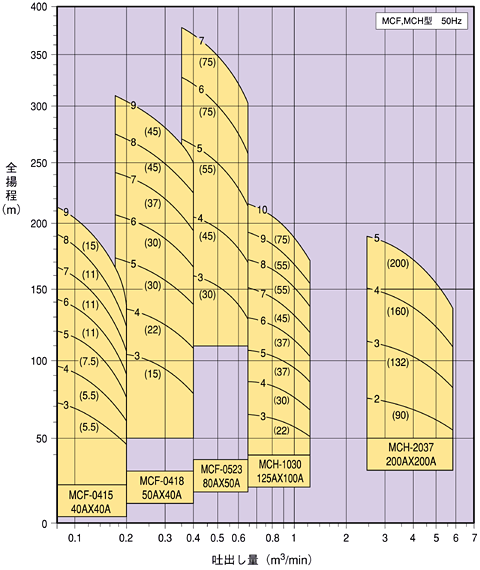

50Hz
多段渦巻ポンプ 選定図 MCF,MCH 型 50Hz

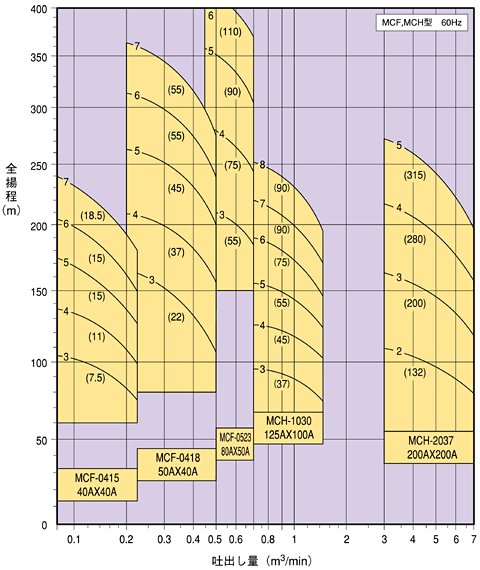

60Hz
多段渦巻ポンプ 選定図 MCF,MCH 型 60Hz

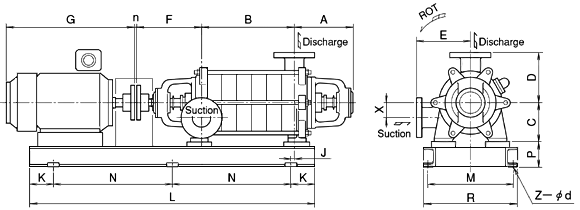

外形寸法図 MCF、MCH 型

多段渦巻ポンプ

単位 :mm

型式
口径
吸込/吐出
ポンプ
本体
質量
(kg)
モーター
台板
A
B
C
D
E
F
X
n
枠番 (参考)
G
J
Z-d
K
N
L
M
R
P

MCF-3-0415

40/40

228

140

135

165

160

235

0

3

65

132S

446.5

40

4-15

125

650

900

370

400

90

4-0415

40/40

228

185

135

165

160

235

0

3

76

160M

575

40

4-19

125

850

1100

410

450

120

5-0415

40/40

228

230

135

165

160

235

0

3

87

160M

575

40

4-19

125

850

1100

410

450

120

6-0415

40/40

228

275

135

165

160

235

0

3

98

160M

575

65

4-19

150

900

1200

410

450

120

7-0415

40/40

228

320

135

165

160

235

0

3

109

160L

619

65

4-19

150

900

1200

410

450

120

8-0415

40/40

228

365

135

165

160

235

0

3

120

160M

575

65

4-19

150

1000

1300

410

450

120

9-0415

40/40

228

410

135

165

160

235

0

3

132

160M

575

65

4-19

150

1000

1300

410

450

120

MCF-3-0418

50/40

318

177

180

190

210

324

60

3

89

180M

646

60

4-19

150

900

1200

460

500

115

4-0418

50/40

318

227

180

190

210

324

60

4

106

200L

776

60

4-19

150

1000

1300

460

500

115

5-0418

50/40

318

277

180

190

210

324

60

4

123

200L

776

124

4-23

200

1000

1400

450

500

150

6-0418

50/40

318

327

180

190

210

324

60

4

140

225S

782

124

4-23

200

1000

1400

450

500

150

7-0418

50/40

318

377

180

190

210

324

60

4

157

225S

782

124

4-23

200

1100

1500

450

500

150

8-0418

50/40

318

427

180

190

210

324

60

4

174

200L

776

124

4-23

200

1100

1500

450

500

150

9-0418

50/40

318

477

180

190

210

324

60

4

191

200L

776

169

4-23

250

1100

1600

450

500

150

MCF-3-0523

80/50

402

205

230

240

240

395

0

4

115

225S

782

124

4-23

200

1100

1500

500

550

150

4-0523

80/50

402

265

230

240

240

395

0

4

140

250S

848

124

4-23

200

1100

1500

550

600

150

5-0523

80/50

402

325

230

240

240

395

0

4

165

250M

886

169

4-23

250

1200

1700

600

650

150

6-0523

80/50

402

385

230

240

240

395

0

4

190

280S

971

169

4-23

250

1200

1700

600

650

150

7-0523

80/50

402

445

230

240

240

395

0

4

215

250S

886

169

4-23

250

1200

1700

600

650

150

MCH-3-1030

125/100

430

380

300

350

350

425

0

4

460

200L

776

130

4-23

250

1200

1700

450

500

150

4-1030

125/100

430

480

300

350

350

425

0

4

520

200L

776

30

6-23

150

750 X 2

1800

450

500

180

5-1030

125/100

430

580

300

350

350

425

0

4

580

225S

782

30

6-23

150

800 X 2

1900

490

550

180

6-1030

125/100

430

680

300

350

350

425

0

4

640

250S

886

30

6-23

150

850 X 2

2000

490

550

180

7-1030

125/100

430

780

300

350

350

425

0

4

700

250M

971

20

6-23

150

900 X 2

2100

540

600

180

8-1030

125/100

430

880

300

350

350

425

0

4

760

250M

971

80

6-23

200

900 X 2

2200

540

600

180

9-1030

125/100

430

980

300

350

350

425

0

4

820

225S

782

80

6-23

200

900 X 2

2200

490

550

180

10-1030

125/100

430

1080

300

350

350

425

0

4

880

250S

886

80

6-23

200

950 X 2

2300

490

550

210

MCH-2-2037

200/200

470

450

400

480

450

514

0

4

1010

355L

1730

115

6-23

200

950 x 2

2300

790

850

210

3-2037

200/200

470

615

400

480

450

514

0

4

1210

355L

1730

165

6-23

250

1000 x 2

2500

790

850

210

4-2037

200/200

470

780

400

480

450

514

0

5

1410

400L

1800

165

6-25

250

1100 x 2

2700

890

950

230

5-2037

200/200

470

945

400

480

450

514

0

5

1610

400L

1800

215

6-25

300

1150 x 2

2900

890

950

230

(注)

寸法は JIS 10K 規格の場合で記載してありますので、規格・仕様により寸法を変更することがあります。

モーターは最大出力の参考寸法を示しますので、外形寸法は変更となることがあります。詳細については外形寸法図をご要求ください。


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
