プロセスポンプ

プロセスポンプ
UB シリーズ
(PAT.)

自吸式もあるバックプルアウト型

プロセスポンプ

特許:日本、米国ほか海外

口 径 40-350mm
全揚程 10-120m
吐出量 0.1-23m3/min


>選定・外形寸法図

UB 型

バックプルアウト自吸式(フートサポート)

UBC 型

バックプルアウト自吸式(センターサポート)

UBO 型

バックプルアウト非自吸式(フートサポート)

UBOC 型

バックプルアウト非自吸式(センターサポート)


プロセスタイプ

片吸込単段渦巻ポンプで、石油化学、化学プラント等のプロセス分野にも、その他の分野にも、フートサポートでも、センターサポートでも仕様に応じて選択できます。

バックプルアウト

スペーサー・カップリングを装備したバックプルアウト構造ですから、吸込、吐出配管およびモーターを取外すことなく点検ができ、分解組み立てが容易です。

仕様の多様化

軸シールはグランドパッキンまたはメカニカルシールのいずれをも装備可能で、プロセスタイプに準じたフラッシングシステムが適用できます。

豊富な材質

あらゆる液質に応じられるよう、FC 、SCS の他、耐食・耐摩耗材質として、ヨコタ特殊ステンレス鋳鋼 (YST) 等、豊富に材質を用意しています。

抜群の自吸性能(UB、UBC 型)

UB、UBC 型は、国際特許の自吸(気水分離)機構により最高負圧は 60〜90kPa に達し、抜群の自吸力を発揮します。
揚水中に処理できる空気量が大きいので、吸込条件の変動によって空気の巻き込みや混入があっても、排気しながら揚水運転を継続し、条件が復帰すればただちに正規の揚水運転に復元します。鳴水運転(水と空気を一緒に吸い続けること)や気液二相運転も楽々とできます。
吸込側の水位、温度、真空度などの吸込条件が変動してキャビテーション状態となっても、揚水運転を継続できるので、NPSH に余裕をみる必要は無く、変動する吸込条件下でも安定的に運転を維持できます。真空槽引抜きにも抜群の性能を発揮します。
入口逆止弁のないシンプルな構造により、丈夫で保守点検が簡単です。しかも、通常は吸込側にフート弁や中間弁を取付ける必要もありません。
呼び水操作が不要で取扱いも簡単です。
なお、優れた吸込力がありますから、吸込配管の敷設は山越え形や長い横引きとなっても差しつかえありません。



自吸原理(特許)
UB、UBC 型
渦形室は大小2つの通路からなるセミダブルボリュートと吐出ノズル部の空洞受で構成されます。

1.循環流れ

自吸中にはセミダブルボリュートの通路 A から吐出された水は 通路 B-C を廻って羽根車に戻り、再び通路 A に吐出されます。

2.気泡連れ出し

この循環流は羽根車内の強い溝渦流 D で中央部の空気を気水混合体とし、通路 A に連れ出します。

3.気水分離及び排気

気水混合体は通路 A から吐出ノズル部 B へサイクロン状に導かれて自動的に遠心分離され、水は再び循環流となって B-C に戻ります。そして、遠心分離された空気は空洞受 E で受け止められ、背圧に対して確実に圧縮排気されます。



プロセスポンプ 自吸原理図(特許) UHN

用途

プロセス分野はもちろん、他の分野においても便利にお使いいただけます。又、自吸式 UB、UBC 型は、一般用途の他にも、含気液用ケミカルポンプ、曝気装置への気泡供給用ポンプ(気液二相流ポンプ)、復水ポンプ(コンデンセートポンプ)、ドレンポンプ、真空槽引抜きポンプ等、厳しい条件下でもお使いいただけます。

化学工業

酸性、アルカリ性液、溶剤、スラリー混入液等

食品工業

醸造、精糖用水等

鉱工業

海水、スラリー混入液等

製紙工業

パルプ液、廃液、白水、黒液等

電 力

排煙脱硫装置(石灰石スラリーポンプ他)、海水、水処理等

電子産業

超純水製造装置、酸排水・研磨排水処理等

水族館・養殖

海水取水、循環ポンプ等(

>特集記事「水族館」

その他

温泉水、熱油等


ご使用例・設置例

化学プラント高温プロセス用自吸式ポンプ

化学プラント高温プロセス用ポンプ(UBC 型)

原子力プラント一次系に適合するプロセスポンプとして UBA 型もあります。
又、バックプルアウト式のコンパクトな潤滑油移送ポンプとして UL 型もあります。これは、軸受部をポンプケーシング内に設け、揚液(油)自身に軸受を潤滑させることによってコンパクト化したポンプです。
いずれも詳細はお問い合わせください。

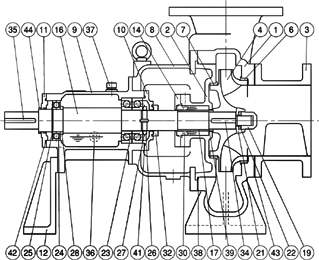

構造

UB 型

自吸プロセスポンプ 構造図


部品名称
部品名称
部品名称
1

ケーシング

11

軸受カバー

24

玉軸受

2

後カバー

12

軸受脚

25

ストップリング

3

吸込カバー

14

メカシールカバー

26

ベアリングナット

4

羽根車

16

主軸

27

ベアリングワッシャー

6

ライナーリング

17

スリーブ

28

軸受カラー

7

ライナーリング

19

羽根車ナット

30

メカニカルシール

8

ブラケット

21

羽根車座金

32

水切

9

軸受ケース

22

スプリングワッシャー

34

羽根車キー

10

軸受カバー

23

玉軸受

35

カップリングキー

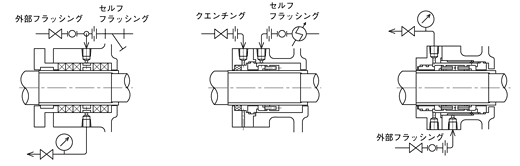

軸封装置の一例(オプション)

自吸式プロセスポンプ 軸封装置


選定・外形寸法図

自吸式 UB、UBC 型

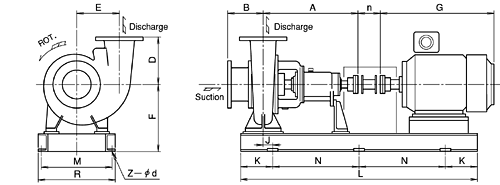

UB 型(フートサポート)
自吸プロセスポンプ
>選定・外形寸法図

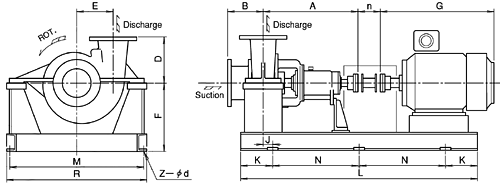

UBC 型(センターサポート) 自吸プロセスポンプ センターサポート >選定・外形寸法図


非自吸式 UBO 、UBOC 型

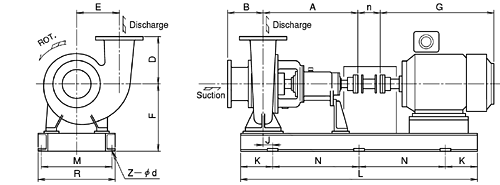

UBO 型(フートサポート)
プロセスポンプ
>選定・外形寸法図


UBOC 型(センターサポート) プロセスポンプ センターサポート >選定・外形寸法図

ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
