自吸式ポンプ UHN

自吸渦巻ポンプ
UHN シリーズ
(PAT.)

厳しい条件下でも抜群の自吸性能

自吸式ポンプ UHN

特許:日本、米国ほか海外

口 径 40-250mm
全揚程 10-90m
吐出量 0.1-13m3/min


>選定・外形寸法図

一般の渦巻ポンプは自吸力が無く、吸込管内の水の連続が切れると揚水不能に陥ります。小判型自吸ポンプは背圧がかかる所では自吸力が弱く、押上揚程が高い程、自吸困難となる問題があります。
ヨコタ自吸渦巻ポンプの場合は、揚水能力は一般の渦巻ポンプと同じで、しかも自吸による最高負圧が 60〜90kPa に達し極めて強い自吸力がありますので、厳しい条件下でもお使いいただけます。

吸上げには、抜群の自吸力をもつ

UHN 型

山越え配管や長い吸込配管には

呼水強化 UHNS 型・UHNK 型

高濃度スラリー用には

UHT 型

冠水しやすい場所での設置には

水中モーター付 UHPR 型

自吸式サニタリー仕様の

SUH 型



ヨコタ自吸渦巻ポンプの特長

抜群の自吸力

国際特許の気水分離機構により最高負圧は 60〜90kPa に達し、抜群の自吸力を発揮します。

揚水中に空気が混入しても問題なし

揚水中に処理できる空気量が大きいので、吸込条件の変動によって空気の巻き込みや混入があっても、排気しながら揚水運転を継続し、条件が復帰すればただちに正規の揚水運転に復元します。鳴水運転(水と空気を一緒に吸い続けること)や気液二相運転も楽々とできます。

低 NPSH

吸込側の水位、温度、真空度などの吸込条件が変動してキャビテーション状態となっても、揚水運転を継続できるので、NPSH に余裕をみる必要は無く、変動する吸込条件下でも安定的に運転を維持できます。真空槽引抜きにも抜群の性能を発揮します。

入口弁なしのシンプル構造、フート弁も不要

入口逆止弁のないシンプルな構造により、丈夫で保守点検が簡単です。しかも、通常は吸込側にフート弁や中間弁を取付ける必要もありません。
呼び水操作が不要で取扱いも簡単です。

山越えや長い吸込配管が可能

優れた吸込力がありますから、吸込配管の敷設は山越え形や長い横引きとなっても差しつかえありません。

優秀な揚水性能

片吸込単段渦巻ポンプですから広範囲な仕様にわたって優秀な揚水性能を示します。

極めて豊富な品揃え、豊富な材質

自吸渦巻ポンプとしては世界に比類のない豊富な品揃えです。又、あらゆる液質に応じられるよう、FC 、SCS の他、耐食・耐摩耗材質として、ヨコタ特殊ステンレス鋳鋼 (YST) 等、豊富に材質を用意しています。

広汎な仕様に応じられる構造

小型にはセミオープン羽根、中型からはクローズ羽根を標準としています。

羽根車は改良を加え理想的ブレード形状とし高効率を確保しました。

軸受はオイルバス方式を採用しました。

構造は簡単で通水部の部品点数を最小限にし、メンテナンスを容易にしました。

品質安定

特殊材製品の鋳造からの社内一貫生産により品質は安定しています。



自吸原理(特許)
渦形室は大小2つの通路からなるセミダブルボリュートと吐出ノズル部の空洞受で構成されます。

1.循環流れ

自吸中にはセミダブルボリュートの通路 A から吐出された水は 通路 B-C を廻って羽根車に戻り、再び通路 A に吐出されます。

2.気泡連れ出し

この循環流は羽根車内の強い溝渦流 D で中央部の空気を気水混合体とし、通路 A に連れ出します。

3.気水分離及び排気

気水混合体は通路 A から吐出ノズル部 B へサイクロン状に導かれて自動的に遠心分離され、水は再び循環流となって B-C に戻ります。そして、遠心分離された空気は空洞受 E で受け止められ、背圧に対して確実に圧縮排気されます。



自吸式ポンプ 自吸原理図(特許) UHN

自吸渦巻ポンプUHN
弊社では、リアルな展示会と同じような見学体験がWeb上でもできる「Web展示会」を開催しております。自吸渦巻ポンプのほかにも、脱泡・脱気ポンプなど各種ポンプやバルブの運転例や、運転結果の評価方法など、実例に即した動画を数多く展示中です。(>Web展示会特設ページ

用途

一般用途はもちろん、含気液用ケミカルポンプ、曝気装置への気泡供給用ポンプ(気液二相流ポンプ)、復水ポンプ(コンデンセートポンプ)、ドレンポンプ、真空槽引抜きポンプ等、厳しい条件下でもお使いいただけます。

化学工業

酸性、アルカリ性液、溶剤、スラリー混入液等

食品工業

醸造、精糖用水等

鉱工業

海水、スラリー混入液等

製紙工業

パルプ液、廃液、白水、黒液等

電 力

排煙脱硫装置(石灰石スラリーポンプ他)、海水、水処理等

電子産業

超純水製造装置、酸排水・研磨排水処理等

水族館・養殖

海水取水、循環ポンプ

その他

温泉水、熱油等



ご使用例・設置例(特に設置条件の厳しいケース)

水族館に‥‥ UHN 型
材質は驚異的な耐海水性の YST 合金

>特集記事「水族館」

自吸式ポンプ UHN 水族館 水族館で続々ご採用 ヨコタ YST 合金製海水ポンプ

かんがい揚水機場に‥‥ UHN 型
超小型のタンク装備で全自動の取水給水

>特集記事「農業かんがい給水」

自吸式ポンプ UHN 農業かんがい給水 小さいタンクでも激しい断続運転が無い ミニタンク式自動取水給水装置

河川取水口に‥‥呼水強化 UHNS 型
堤防越えの長い吸水配管での取水

>特集記事「除雪・消雪」

自吸式ポンプ UHN 除雪・消雪 消雪ポンプ UHNS UPS UHPR 雪水輸送や散水消雪で活躍 雪と闘うヨコタのポンプ

養殖場に‥‥呼水強化 UHNK 型
400m 先の海中から新鮮な海水を吸上げ

>特集記事「海水取水」

自吸式ポンプ UHN 海水取水 UHNK 海水取水の「お悩み」を解決しました 海水取水ポンプ

発電所に‥‥耐スラリー UHT 型
発電所でのスラリー液自吸の難問を解決

>特集記事「スラリーの自吸」

自吸式ポンプ UHN UHT スラリーの自吸 発電所のスラリー液自吸の難問を解決 耐スラリー・耐食・自吸渦巻ポンプ

海底トンネルに‥‥水中モーター付 UHPR 型
万一冠水しても支障無く排水運転を継続

>特集記事「海底トンネル」

自吸式ポンプ UHN 海底トンネル UHN UHPR 水中モーター付自吸式ポンプ 関門トンネル・青函トンネルの排水で活躍


本製品は吸上げ用の自吸式です。
同じサイズで押込み用の非自吸式については、片吸込渦巻ポンプ UEN シリーズをご覧ください。


構造

UHN 型

自吸渦巻ポンプ

自吸渦巻ポンプ

自吸渦巻ポンプ ナット方式
自吸渦巻ポンプ 袋ナット方式
自吸渦巻ポンプ 軸シール方式
ナット方式
袋ナット方式
軸シール方式

部品名称 部品名称 部品名称 部品名称
1

ケーシング

18

封水リング

27-1

O リング

39

スリーブパッキン

2

吸込カバー

191

羽根車ナット

28

羽根車キー

40

スリーブキー

4

羽根車

192

羽根車ナット

29

カップリングキー

41

受皿(オプション)

6
ライナーリング
201

羽根車座金

30

ケーシングパッキン

42

ベアリングナット

10

軸受脚体

202

スプリングワッシヤ

31

グランドブッシュ

43

ベアリングワッシャ

11

前軸受カバー

21

玉軸受

32

O リング

442

サポートリング

12

後軸受カバー

22

玉軸受

33

O リング

47

V リング

14

パッキン押え

231

ストップリング

35

油面計

48

O リング

15

主軸

232

ストップリング

361

軸受パッキン



16

羽根車スペーサー

25

グランドパッキン

362

軸受パッキン



17

スリーブ

27

水切ツバ

37

給油栓





軸封装置

グランドパッキン
汚水または吸上げ運転の場合は外部封水形となります

無注水メカニカルシール
外部シール水は不要で、あらゆる液質に適用できます

自吸渦巻ポンプ グランドパッキン
自吸渦巻ポンプ 無注水メカニカルシール

メカニカルシール
あらゆるタイプのメカニカルシールが組み込み可能です

メカニカルシール(オイルバス)
油浴潤滑ですからドライ運転も差し支えありません

自吸渦巻ポンプ メカニカルシール(自己封水)
自吸渦巻ポンプ メカニカルシール(オイルバス)

用途に応じて、ダブルメカニカルシールも用意しています。


材質
部品
材質コード
A
F
X
Y
N
R
   ケーシング
FC200
FC200
SCS13
SCS14
YST130N
CCR10
   羽根車
FC200
SCS13
SCS13
SCS14
YST130N
CCR10
   主軸
S45CH
SUS304
SUS304
SUS316
SUS316
SUS304

特殊材製品は鋳造からの社内一貫生産で、材質管理・熱処理管理が徹底しています。

耐食・耐摩耗ステンレス鋳鋼 YST シリーズは公害防止装置・海水ポンプ・各種装置用ポンプ材質として標準化され、多くの実績をあげています。
詳細は特殊ステンレスのページをご参照ください。



UHNS 型・UHNK 型 山越え配管や長い吸込配管の場合の呼水強化型
型式
システム ・ 構造
UHNS

自吸渦巻ポンプ

UHN 型主ポンプに気水分離羽根を組み込み真空ポンプで連動抽気。

自吸渦巻ポンプ

UHNK

自吸渦巻ポンプ

主ポンプは UHN 型標準。
長い吸込配管での自吸時間の短縮のため真空ポンプで連動抽気。
満水検知と無送水検知により自動運転。

自吸渦巻ポンプ



UHT 型 スラリー濃度が高い場合の高耐食・高耐摩耗型

自吸渦巻ポンプ 摩耗板(前板、後板)を取り付けてケーシングを保護する構造となっています。

仕様

UHN 型に準じて豊富な型番から経済的な選定ができます。

性能

用途に応じた羽根車形状の選択ができます。

材質

高耐食・高耐摩耗の YST 系材質をはじめ豊富に取り揃えています。

構造

高濃度スラリー用として摩耗板付き構造となっています。

軸封

グランドパッキン・メカニカルシール・無注水メカニカルシールと用途により選択ができます。



UHPR 型 冠水しやすい場所での設置用の水中モーター付

自吸渦巻ポンプ 大雨などによって冠水する可能性のある河川敷や地下室に設置する場合は、UHN 型に水中モーターを組み込んだ UHPR 型をお使い頂くと、モーターの故障もなく安全です。
外形寸法等の詳細は、お問い合わせください。
自吸渦巻ポンプ


SUH 型 洗浄性の高い自吸式サニタリーポンプ

サニタリー性を要求される食品、薬品分野において、C.I.P 洗浄水用ポンプ、空気まじりの液体の送液用ポンプとして、分解洗浄が容易な自吸ポンプです。
詳細は、お問い合わせください。

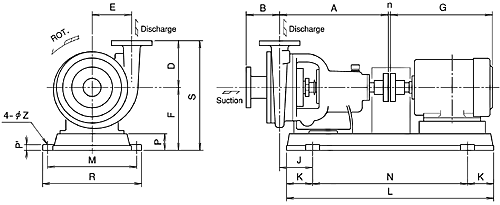

選定・外形寸法図

UHN 型
自吸渦巻ポンプ
>選定・外形寸法図


UHNS 型
自吸渦巻ポンプ
>選定・外形寸法図


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
