ゴミに強い新型パイロット付が勢揃い

自律分散型の配水ネットワークのご提案

ヨコタの各種のパイロット式、直動式自動制御弁を組み合わせて、コストダウンしながら完全自動の配水ネットワークを構築できます。
各弁は、そこを流れる水の力だけで自律的にその担当箇所の流量、圧力、水位などの制御を行い、中央からの制御なしでネットワーク全体が自動的に統制のとれた配水を行います。
このいわば「自律分散型」のネットワークには、次のような数多くのメリットがあります。


全体的な障害のリスクが少ない

電気的な制御センサー、機器、配線は使わなくてよいので、落雷、停電その他の事故によってシステム全体が麻痺する恐れはありません。(注)

障害の場合も局部に留めることができる

中央制御システムの場合には、制御情報が集中処理されるため、1箇所の障害によって情報処理に支障をきたすと広い範囲に不測の悪影響を及ぼす恐れがありますが、この自律分散型ネットワークの場合には、各弁が自律的に動いているため、1箇所に障害があっても他への悪影響少なく局部に留めることができます。

初期コストが安い

中央制御のための構造物、機器、配線、ソフトウェア等は不要となります。

維持コストが安い

各弁はもともとシンプルでゴミにも強い構造となっています。
又、各弁が自律的に動いているため、新旧の取り替えをする場合でも、他の箇所の弁の運転操業に悪影響を与えることなく、その箇所のみの取り替えが簡単にできます。

(注)

季節毎に設定流量を遠隔操作で変更したい等の特別ご要求がある場合には、オプションとして電動式も用意しておりますのでご照会ください。


例えば、工場配管にこのネットワークを適用すると、高価な電気計装の簡素化あるいは省略化ができます。
又、例えば農業かんがいにこのネットワークを適用すると、下図のようになります。

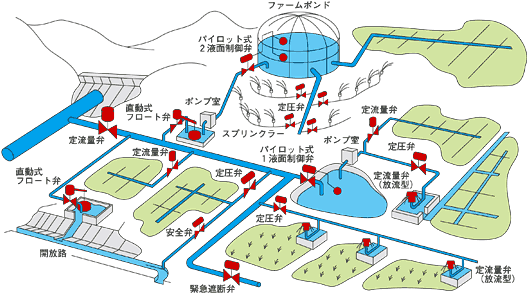

農業かんがいへの適用例
パイロット式自動制御弁 農業灌漑への適用例


パイロット式自動制御弁

各種パイロット弁とのコンビネーションで流量制御、圧力制御、水位制御、安全制御など広汎な用途に適用でき、どの様な条件下でも優れた自動制御機能を発揮します。

完璧な止水性能

独自の閉止機構により止水性能は完璧で、全閉時の漏水を防止します。

ゴミに強い

パイロット弁の流路には、ニードル弁のような固定絞り部がなく、ゴミに強い構造です。
またゴミが目詰まりしても自動的に開いて排除する自掃作用があります。(UFSP、UFSP-C、UFSJ、UFSB-1W-C、UFSB-2W-C、UFSS、UFSA、UFSD 型)

耐久性とメンテナンスフリー

簡単な構造のため、わずらわしい調整が不要、耐久性抜群で、メンテナンスフリーですから整備費が節減できます。

過大流量カット機能

弁入口側にオリフィスを設置して、設定流量以上になると過大流量をカットし、水の浪費を防止します。(UFSP-C、UFSJ、UFSB-1W-C、UFSB-2W-C 型)

可変定流量機能(オプション)

弁入口側のオリフィスに代えて、バタフライ弁等の開度調整弁を装備することにより、広範囲に適切な設定流量を選択でき、水資源の有効利用と、総合的な配水システムの流量管理ができます。(UFSP-C、UFSJ、UFSB-1W-C、UFSB-2W-C 型)

実証済みの性能

農林水産省農業工学研究所にて性能の素晴らしさが実証されています。



パイロット式自動制御弁のラインアップ

特許:日本、米国ほか海外

優れた圧力制御と驚異的な止水性能
定圧弁(減圧弁)
UFSP 型
UFSP 型
過大流量カット機能付
定圧弁(減圧弁)
UFSP-C 型
UFSP-C 型
独自のパイロットで優れた定流量制御
定流量弁
UFSJ 型
UFSJ 型
ボールタップの開閉で設定水位を保持
1液面制御弁
UFSB-1W 型
UFSB-1W 型
過大流量カット機能付
1液面制御弁
UFSB-1W-C 型
UFSB-1W-C 型
2つの設定水位間に水位を保持
2液面制御弁
UFSB-2W 型
UFSB-2W 型
過大流量カット機能付
2液面制御弁
UFSB-2W-C 型
UFSB-2W-C 型
入口圧力の上昇を速やかに防止
安全弁、1次圧制御弁
UFSS 型、UFSA 型
UFSS 型
優れた入口圧力制御と速やかな止水
落水防止弁
UFSC 型

UFSS 型

入口圧力と出口圧力の差圧を一定に保持
差圧制御弁
UFSD 型

UFSS 型

管路の異常を検知し速やかに閉止
緊急遮断弁
UFSE 型
UFSS 型


パイロット弁を用いない直動式の定流量弁とフロート弁もあります。
直動式定流量弁 UF シリーズ
直動式フロート弁 UFSF 型
をご覧ください。
