パイロット式自動制御弁

緊急遮断弁
UFSE 型(PAT.)

管路の異常を検知し速やかに閉止

パイロット弁の優れた機構で速やかに異常を検知し、緊急遮断します。

正常の状態に復帰しても主弁は閉鎖状態にロックされており、自然に復帰することはありませんので安心です。

独自の閉止機構により止水性能は完璧で、全閉時の漏水を防止します。

パイロット弁の流路には、ニードル弁のような固定絞り部がなく、ゴミに強い構造です。

簡単な構造のため、わずらわしい調整が不要、耐久性抜群で、メンテナンスフリーですから整備費が節減できます。


緊急遮断弁

特許:日本、米国ほか海外


口  径 80-600mm
標準耐圧 1MPa


1.

主弁下流側で管路破壊などの異常が発生して、圧力が異常に低下したり流量が異常に増大すると、主弁前後に圧力差が発生し、パイロット弁に伝達されて、パイロット弁の A 弁部が開き、B 弁部が閉じて、主弁上面に入口圧 P1 が導入され、主弁を閉止して緊急遮断します。

2.

主弁下流側の条件が正常に復帰しても、B 弁部は閉じたままのため、主弁は閉鎖状態にロックされており、自動的に復帰することはありません。

3.

主弁下流側の安全を確認した後に、復帰操作弁を手動操作または遠隔操作等で開いて主弁上面の圧力を解放することにより、主弁は開き給水を開始します。給水を確認できた後に、復帰操作弁を閉じておいてください。


仕様・性能

入口圧力(1次圧力)
1MPa 以下(フランジ規格 JIS 10K の場合)

作動差圧
0.1MPa 以上

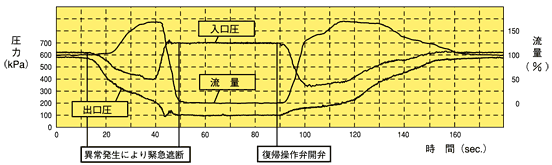

緊急遮断弁 流量特性

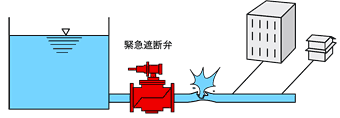

ご使用例

緊急遮断弁


選定・外形寸法図

共通の選定・外形寸法図をご参照ください。
