パイロット式自動制御弁

定流量弁
「フローキーパー」UFSJ 型
(PAT.)

独自のパイロットで優れた定流量制御

独自のパイロット作動で優れた定流量特性を発揮します。

可変の定流量機能を装備して広範囲に流量制御ができ、水の有効利用と安定供給ができます。(オプション)

パイロット弁の流路には、ニードル弁のような固定絞り部がなく、ゴミに強い構造です。
またゴミが目詰まりしても自動的に開いて排除する自掃作用があります。

簡単な構造のため、わずらわしい調整が不要、耐久性抜群で、メンテナンスフリーですから整備費が節減できます。


定流量弁

特許:日本、米国ほか海外


口  径 80-600mm
標準耐圧 1MPa


1.

弁の入口側にオリフィスを備え、流量の変動によってオリフィス前後に発生する差圧(P1-P1')によりパイロット弁を駆動して、主弁を開閉し、定流量を保持します。

2.

パイロット弁の作動は、定圧弁と同様に A 弁部、B 弁部が作動して中間圧 Pe を形成し、主弁上面に伝達して、主弁開度を自動調整します。

3.

設定流量の微調整はパイロット弁のコイルばねでできます。また広範囲に流量制御が必要な場合は、固定オリフィスの代りにバタフライ弁等の開度調整弁(オプション)を装備します。


仕様・性能

入口圧力(1次圧力)
1MPa 以下(フランジ規格 JIS 10K の場合)

作動差圧
0.1MPa 以上


入口側にバタフライ弁を設置して開度調整した場合の流量特性
定流量弁 流量特性

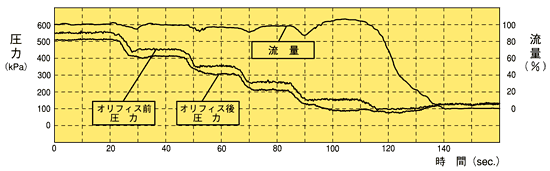

      入口圧が変動した場合の流量特性
定流量弁 流量特性


選定・外形寸法図

共通の選定・外形寸法図をご参照ください。



口径 600mm 以下の定流量弁は、パイロットを用いない直動式の定流量弁が経済的ですのでお勧めします。
詳しくは直動式定流量弁 UF シリーズをご覧ください。
