片吸込渦巻ポンプ

片吸込渦巻ポンプ
UEN シリーズ

55種類の型番、材質も豊富な標準型

片吸込渦巻ポンプ
口 径 40-250mm
全揚程 10-90m
吐出量 0.1-8m3/min


>選定・外形寸法図

押込みには、高性能・取扱容易な

UEN 型

高濃度スラリー用には

UET 型

ノンクロッグタイプの羽根車

YNC 型


優秀な揚水性能

片吸込単段渦巻ポンプですから広範囲な仕様にわたって優秀な揚水性能を示します。

豊富な材質

あらゆる液質に応じられるよう、FC 、SCS の他、耐食・耐摩耗材質として、ヨコタ特殊ステンレス鋳鋼 (YST) 等、豊富に材質を用意しています。

広範な仕様に応じられる構造

小型にはセミオープン羽根、中型からはクローズ羽根を標準としています。

羽根車は改良を加え理想的ブレード形状とし高効率を確保しました。

軸受はオイルバス方式を採用しました。

構造は簡単で通水部の部品点数を最小限にし、メンテナンスを容易にしました。

品質安定

特殊材製品の鋳造からの社内一貫生産により品質は安定しています。



用途

化学工業

酸性、アルカリ性液、溶剤、スラリー混入液等

食品工業

醸造、精糖用水等

鉱工業

海水、スラリー混入液等

製紙工業

パルプ液、廃液、白水、黒液等

電 力

排煙脱硫装置(石灰石スラリーポンプ他)、海水、水処理等

電子産業

超純水製造装置、酸排水・研磨排水処理等

水族館・養殖

海水取水、循環ポンプ

その他

温泉水、熱油等



ご使用例・設置例

ヨコタYST合金製海水ポンプ

海水処理施設で稼働中の
ヨコタ YST 合金製海水ポンプ UEN 型

ヨコタYST合金製スラリーポンプ

発電所で稼働中の
ヨコタ YST 合金製スラリーポンプ UET 型

ヨコタ YST 合金の詳細については、特殊ステンレス耐海水ステンレスのページをご覧ください。


本製品は押込み用の非自吸式です。
同じサイズで吸上げ用の自吸式については、自吸渦巻ポンプ UHN シリーズをご覧ください。

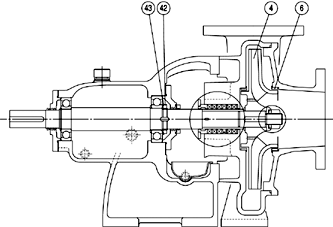

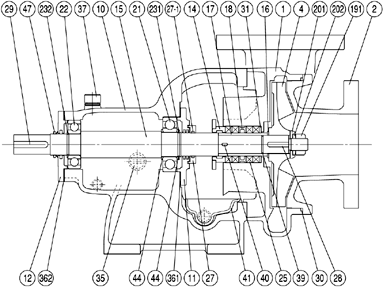

構造

UEN 型

自吸渦巻ポンプ

自吸渦巻ポンプ

自吸渦巻ポンプ ナット方式
自吸渦巻ポンプ 袋ナット方式
自吸渦巻ポンプ 軸シール方式
ナット方式
袋ナット方式
軸シール方式

部品名称 部品名称 部品名称 部品名称
1

ケーシング

18

封水リング

27-1

O リング

39

スリーブパッキン

2

吸込カバー

191

羽根車ナット

28

羽根車キー

40

スリーブキー

4

羽根車

192

羽根車ナット

29

カップリングキー

41

受皿(オプション)

6
ライナーリング
201

羽根車座金

30

ケーシングパッキン

42

ベアリングナット

10

軸受脚体

202

スプリングワッシヤ

31

グランドブッシュ

43

ベアリングワッシャ

11

前軸受カバー

21

玉軸受

32

O リング

44

サポートリング

12

後軸受カバー

22

玉軸受

33

O リング

47

V リング

14

パッキン押え

231

ストップリング

35

油面計

48

O リング

15

主軸

232

ストップリング

361

軸受パッキン



16

羽根車スペーサー

25

グランドパッキン

362

軸受パッキン



17

スリーブ

27

水切ツバ

37

給油栓





軸封装置

グランドパッキン
汚水または吸上げ運転の場合は外部封水形となります

無注水メカニカルシール
外部シール水は不要で、あらゆる液質に適用できます

自吸渦巻ポンプ グランドパッキン
自吸渦巻ポンプ 無注水メカニカルシール

メカニカルシール
あらゆるタイプのメカニカルシールが組み込み可能です

メカニカルシール(オイルバス)
油浴潤滑ですからドライ運転も差し支えありません

自吸渦巻ポンプ メカニカルシール(自己封水)
自吸渦巻ポンプ メカニカルシール(オイルバス)

用途に応じて、ダブルメカニカルシールも用意しています。


材質
部品
材質コード
A
F
X
Y
N
R
   ケーシング
FC200
FC200
SCS13
SCS14
YST130N
CCR10
   羽根車
FC200
SCS13
SCS13
SCS14
YST130N
CCR10
   主軸
S45CH
SUS304
SUS304
SUS316
SUS316
SUS304

特殊材製品は鋳造からの社内一貫生産で、材質管理・熱処理管理が徹底しています。

耐食・耐摩耗ステンレス鋳鋼 YST シリーズは公害防止装置・海水ポンプ・各種装置用ポンプ材質として標準化され、多くの実績をあげています。
詳細は特殊ステンレスのページをご参照ください。



UET 型 スラリー濃度が高い場合の高耐食・高耐摩耗型

片吸込渦巻ポンプ 摩耗板(前板、後板)を取り付けてケーシングを保護する構造となっています。

仕様

UEN 型に準じて豊富な型番から経済的な選定ができます。

性能

用途に応じた羽根車形状の選択ができます。

材質

高耐食・高耐摩耗の YST 系材質をはじめ豊富に取り揃えています。

構造

高濃度スラリー用として摩耗板付き構造となっています。

軸封

グランドパッキン・メカニカルシール・無注水メカニカルシールと用途により選択ができます。

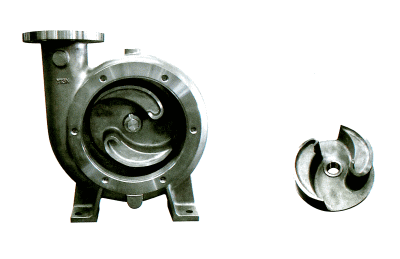

YNC 型 羽根車はノンクロッグタイプ

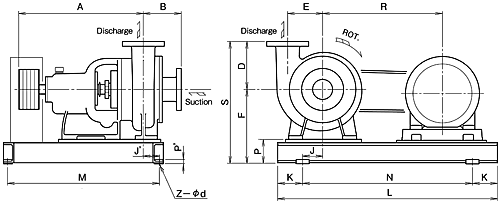

YNC型ノンクロッグ片吸込渦巻ポンプ

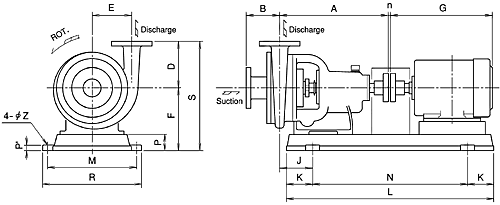

選定・外形寸法図

UEN 型
片吸込渦巻ポンプ
>選定・外形寸法図


YNC 型
片吸込渦巻ポンプ
>選定・外形寸法図


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
