1液面制御弁

2液面制御弁
UFSB-2W 型
(PAT.)

2つの設定水位間に水位を保持

2液面制御で貯水を使い切った後に給水を始め、常に貯水を活性化します。

独自の閉止機構により止水性能は完璧で、全閉時の漏水を防止します。

パイロット弁の流路には、ニードル弁のような固定絞り部がなく、ゴミに強い構造です。

簡単な構造のため、わずらわしい調整が不要、耐久性抜群で、メンテナンスフリーですから整備費が節減できます。


2液面制御弁

特許:日本、米国ほか海外


口  径 80-600mm
標準耐圧 1MPa


1.

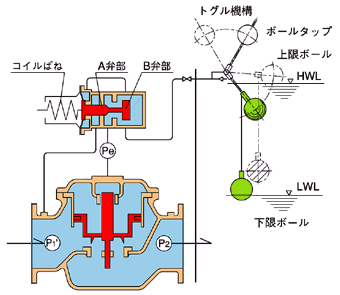

上限ボールと下限ボールを備えたボールタップを接続配管し、設定水位(HWL、LWL)におけるボールタップの開閉によりパイロット弁を駆動し、主弁開度を自動調整して、HWL で閉止、LWL で通水開始という2液面の制御ができます。

2.

HWL から水位が低下しても、ボールタップはトグル機構によって閉じたままのため、主弁は全閉状態を保持しています。
次に、LWL まで水位が低下して下限ボールのウェイトが作用し始めると、トグル機構が解除され、ボールタップが開き、主弁上面の圧力が解放されて主弁は全開となり通水を始めます。そして水位が HWL に達して、上限ボールの浮力がトグル機構を反転させるまで通水を続けます。


仕様・性能

入口圧力(1次圧力)
1MPa 以下(フランジ規格 JIS 10K の場合)

作動差圧
50kPa 以上

HWL と LWL のレベル差
任意に設定可能

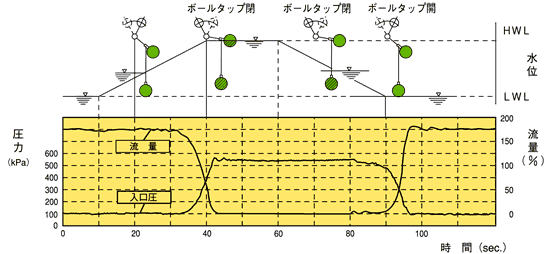

2液面制御弁 流量特性

ご使用例

2液面制御弁 UFSB-2W-600
 富山県高岡農地林務事務所殿
UFSB-2W-600

2液面制御弁 UFSB-2W-80
神戸みのりの公社殿
UFSB-2W-80

選定・外形寸法図

共通の選定・外形寸法図をご参照ください。



過大流量カット機能付もあります。こちらをご覧ください。
