パイロット式自動制御弁

安全弁、1次圧制御弁
UFSS 型(PAT.)、UFSA 型(PAT.)

入口圧力の上昇を速やかに防止

UFSS 型

入口圧力の異常上昇を防ぐ安全弁

UFSA 型

入口圧力を設定圧に保つ1次圧制御弁


パイロット弁の優れた機構でどの様な条件下でも速やかに応動し、入口圧力の上昇を防止します。

独自の閉止機構により、全閉時は完璧に止水を持続します。

パイロット弁の流路には、ニードル弁のような固定絞り部がなく、ゴミに強い構造です。
またゴミが目詰まりしても自動的に開いて排除する自掃作用があります。

簡単な構造のため、わずらわしい調整が不要、耐久性抜群で、メンテナンスフリーですから整備費が節減できます。


安全弁(1次圧制御弁)

特許:日本、米国ほか海外


口  径 125-300mm
標準耐圧 0.7MPa


1.

入口圧(1次圧)P1 が設定圧より上昇すると、パイロット弁を駆動し、主弁を開いて過剰圧力を出口側に解放し、入口圧を設定圧に保持します。

2.

通常は、パイロット弁の A 弁部が開き、B 弁部が閉じて、主弁上面に入口圧 P1 を伝達し、主弁を閉止状態に保持していますが、入口圧 P1 が設定圧力を超えると、パイロット弁の A 弁部を閉じ、B 弁部を開いて、主弁上面に作用する圧力を減じて主弁を開き、入口圧の上昇を抑えます。

3.

設定圧の微調整はパイロット弁のコイルばねでできます。


仕様・性能

入口圧力(1次圧力)
0.7MPa 以下(フランジ規格 JIS 10K の場合)

作動差圧
50kPa 以上

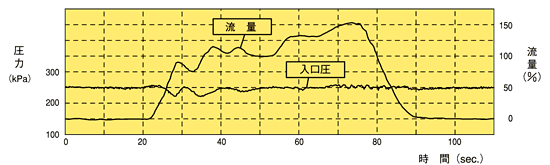

安全弁(1次圧制御弁) 流量特性

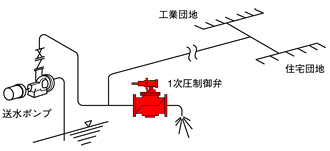

ご使用例

安全弁(1次圧制御弁)

安全弁(1次圧制御弁) UFSS-200
鹿児島県浄水事業協同組合殿
UFSS-200


選定・外形寸法図

共通の選定・外形寸法図をご参照ください。
