ウェハーチェッキ弁(逆止弁)

ウェハーチェッキ弁
SL-SW 型
(PAT.)、SF 型

シンプルな構造で低価格を実現

SL-SW 型  特許:日本
ウェハーチェッキ弁 SL-SW 型
SL-SF 型
ウェハーチェッキ弁 SL-SF 型

口  径 40-300mm
標準耐圧 1MPa

口  径 350-500mm
標準耐圧 1MPa

>選定・外形寸法図

SL-SW 型

小口径ウェハータイプチェッキ弁

SL-SF 型

中口径ウェハータイプチェッキ弁(垂直配管取付け用)


シンプル構造・低価格

一枚弁のシンプル構造で、コストダウンを実現したチェッキ弁(逆止弁)です。

あらゆる液質に好適

ヨコタ二相ステンレス YST130N(注)でも製作できるので、純水から海水、汚水、化学液に至るまで、あらゆる液質に適用できます。

ウォーターハンマーの軽減(SL-SW 型)

ねじりコイルバネの一端を弁軸に掛け止めして、弁閉止時に必要なスプリング力に調整できる機構(特許)のため、流量に即応して弁は閉止するので、閉鎖遅れによるウォーターハンマー(水撃)を軽減します。(材質コード T は除きます。)



ご使用例

ウェハーチェッキ弁

ウェハーチェッキ弁


(注)ヨコタ二相ステンレス YST130N の特長

海水環境中で、極めて優れた耐隙間腐食性、耐孔食性を示します。

硫酸、塩酸、硝酸等の薬液に高耐食性を発揮します。

強度は一般 JIS 材質の約2倍と格段に優れています。


YST130N の詳細はこちらをご覧ください。


選定・外形寸法図 ( SL-SW 型、SL-SF 型)

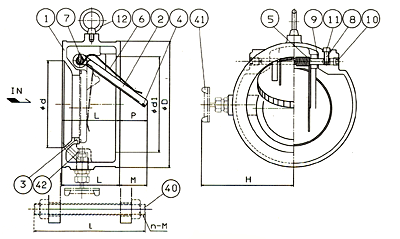

SL-SW 型

ウェハーチェッキ弁 SL-SW 型
単位:mm
部品名称
材質コード(JIS 10K 規格)
G
X
T
1

弁箱

FC250
SCS13
YST130N
2

弁体

SCS13
SCS13
YST130N
3

弁座

SUS304
-
-
4

シールリング

NBR
NBR
EPDM
5

アームピン

SUS304
SUS304
YST130N
6

コイルバネ

SUS304
SUS304
-
7

コイル止めピン

SUS304
SUS304
-
8

廻り止めピン

SUS304
SUS304
-
9

スペーサー

PTFE
PTFE
PTFE
10

プラグ

SUS304
SUS304
YST130N
11

プラグ

SUS304
SUS304
-
12

アイボルト

SS400
SS400
SS400
40

配管取付けボルトナット

(SS400)
(SS400)
(SS400)
41

バイパス弁

(SCS13)
(SCS13)
-
42

バイパス弁座

SUS304
-
-
口径
d
JIS 10K 規格
ボルトナット
質量
(kg)
d1
D
L
P
H
l
n-M

40

55

86

58

14

115

145

4-M16

2

50

67

102

60

19

125

145

4-M16

2

65

75

121

65

25

130

155

4-M16

4

80

90

132

70

32

135

160

8-M16

5

100

116

157

75

43

145

170

8-M16

6

125

143

188

85

55

190

190

8-M20

7

150

165

218

100

65

215

205

8-M20

9

200

214

267

110

90

240

215

12-M20

15

250

265

330

135

120

260

255

12-M22

22

300

315

375

150

155

280

275

16-M22

31

(注)

材質コード T は垂直配管取付け専用型です。

バイパス弁、および配管取付けボルトナットはオプション仕様部品です。

弁全開時の先端寸法 P は概略寸法を示します。

口径 40 はステンレス鋳鋼製となります。

口径 40〜80 の構造は部分的に図示より異なっています。

口径 100 以下には、アイボルトは取付けていません。

シールリングは、液質により変更することがあります。

配管取付けボルトは JIS 10K 規格の鋼製フランジに適用する寸法を示します。

接続フランジは JIS 10K 規格をご使用ください。JlS 5K、水道フランジには接続できません。

フランジ規格 JIS 16K 以上については別途ご照会ください。

標準材質以外も用意していますのでご照会ください。

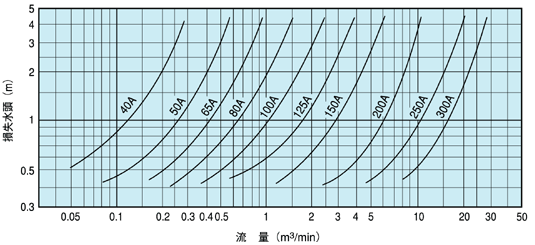

SL-SW 型の特性表(損失水頭-流量)

ウェハーチェッキ弁 特性表(損失水頭-流量)


SL-SW 型取付け上のご注意

材質コード T の場合は垂直配管にのみ取付けてください。

弁体が面間より張り出す寸法 P を基準に、弁体が隣接するバルブ等、他の機器に当たらない様、配管設計をしてください。

水平配管の場合はアイボルトを頂部にして取付けてください。

口径 100 以下にはアイボルトを取付けていませんので、あらかじめ下部に 2本のボルトを通し、弁の軸受部を上側にして取付けてください。

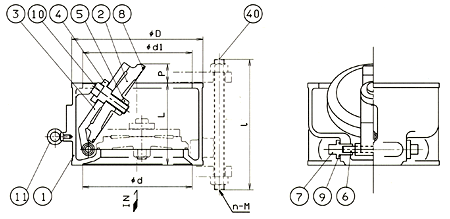

SL-SF 型

ウェハーチェッキ弁 SL-SF 型

単位:mm

部品名称
材質コード(JIS 10K 規格)
X
Y
T
1

弁箱

SCS13
SCS14
YST130N
2

弁体

SCS13
SCS14
YST130N
3

弁アーム

SCS13
SCS14
YST130N
4

弁体スピンドル

SUS304
SUS316
YST130N
5

止めナット

SUS304
SUS316
YST130N
6

アームピン

SUS304
SUS316
YST130N
7

ピンホルダー

SUS304
SUS316
YST130N
8

シールリング

NBR
NBR
EPDM
9

O リング

NBR
NBR
EPDM
10

ストッパー

NBR
NBR
EPDM
11

アイボルト

SS400
SS400
SS400
40

配管取付けボルトナット

(SS400)
(SS400)
(SS400)

単位:mm

口径
d
JIS 10K 規格
ボルトナット
質量
(kg)
d1
D
L
P
l
n-M

350

350

420

260

75

385

16-M22

100

400

400

483

300

80

435

16-M24

145

450

450

538

340

85

480

20-M24

180

500

500

593

365

100

510

20-M24

280

(注)

バイパス弁、および配管取付けボルトナットはオプション仕様部品です。

弁全開時の先端寸法 P は概略寸法を示します。

シールリングは、液質により変更することがあります。

配管取付けボルトは JIS 10K 規格の鋼製フランジに適用する寸法を示します。

接続フランジは JIS 10K 規格をご使用ください。JIS 5K、水道フランジには接続できません。

標準材質以外も用意していますのでご照会ください。

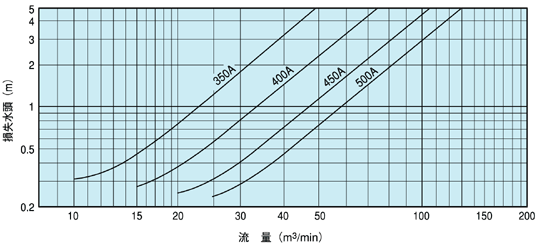

SL-SF 型の特性表(損失水頭-流量)

ウェハーチェッキ弁 特性表(損失水頭-流量)


SL-SF 型取付け上のご注意

このチェッキ弁は垂直配管にのみ取付けてください。

弁体が面間より張り出す寸法 P を基準に、弁体が隣接するバルブ等、他の機器に当たらない様、配管設計をしてください。



ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
