無水撃チェッキ弁(逆止弁)

無水撃チェッキ弁
SL シリーズ
(PAT.)

弁閉鎖遅れがなく水撃も音もなし

SL-NU  リフト型

組込みが簡単で、信頼性が高く安全ですので、自動揚水に安心してご使用いただけます。
純水ラインにはステンレス製にて禁油処理品も製作致します。
超純水ラインには全面加工して電解研磨を施し、クリーン度を更に向上させた超純水対応型(SL-UC )の無水撃チェッキ弁を用意しています。

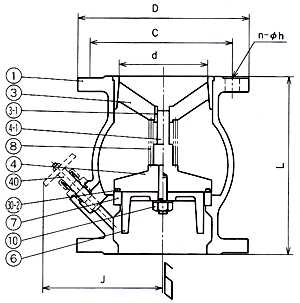

無水撃チェッキ弁 SL-NU
単位:mm
部品名称
材質コード (JIS 10K 規格)
F
G
X、Y
l

弁箱

FC
FC
SCS
3

案内筒

SCS/FC
SCS/FC
SCS
3-1

案内筒ブッシュ

SUS
SUS
SUS
4

弁体

FC
SCS
SCS
4-1

弁棒

SUS
SUS
SUS
6

弁脚板

SCS
SCS
SCS
7

弁座

SCS
SCS
8

コイルスリーブ

SUS
SUS
SUS
10

止めナット

SUS
SUS
SUS
30-2

シールリング

クロロプレン
NBR
NBR
40

バイパス弁

(C3603)
(SUS)
(SUS)
口径
d
JIS 10K 規格
質量
(kg)
L
J
D
C
n
h

40

120

105

140

105

4

19

5

50

140

110

155

120

4

19

7

65

160

120

175

140

4

19

10

80

180

125

185

150

8

19

12

100

210

130

210

175

8

19

17

125

260

185

250

210

8

23

30

150

300

210

280

240

8

23

38

200

380

235

330

290

12

23

75

250

450

285

400

355

12

25

120

300

540

325

445

400

16

25

180

(注)

材質コード X は SCS13 系、Y は SCS14 系を示します。
その他 FCD、二相系ステンレス等特殊材質も製作致します。

材質コード F については、弁体が FC の場合、シールリングは弁ライナーとなります。

バイパス弁はオプション仕様部品です。

口径 125 以下は、案内筒と案内筒ブッシュは一体です。

口径によっては材質を変更する場合があります。

水平配管でご使用の場合は、ご照会ください。

使用液温 0℃−70℃。液温 70℃ 以上はご相談ください。

フランジ規格 JIS 30K 以上については別途ご照会ください。

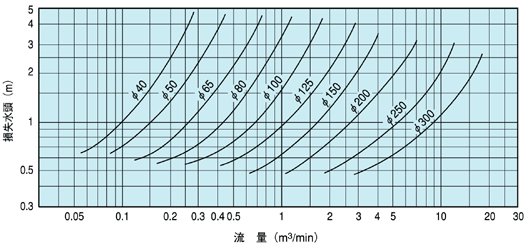

SL-NU 型の特性表(損失水頭-流量)

無水撃チェッキ弁 特性表(損失水頭-流量) SL-NU


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
