無水撃チェッキ弁(逆止弁)

無水撃チェッキ弁
SL シリーズ
(PAT.)

弁閉鎖遅れがなく水撃も音もなし

無送水検知器

万全の自動揚水にヨコタ無送水検知器を組込みください。

無送水検知器はポンプの空運転を防止するための保護装置です。液の流動による弁の動きをとらえて、スイッチが働き、流量がゼロに近い時は自動的に電源を切ります。ポンプにヨコタ無送水検知器付の無水撃チェッキ弁を組込みますと、たとえどんな高圧タンクが接近して設置されていても、ウォーターハンマーが発生する心配がありません。安心して自動揚水を計画できます。




NP 型

無送水検知器 NP 型



BP 型
無送水検知器 BP 型

NP 型 (SL-SN、SH 用)

無送水検知器 NP 型 (SL-SN, SH 用)

部品名称
部品名称
41-1

近接スイッチ

31-1

O リング

41-2

近接体

31-2

O リング

41-3

ケース

1

弁箱

41-4

支持環

13

弁アームピン

41-5

キャップ

19

ピンホルダー

41-6

止めネジ

30-1

O リング

最小設定流量は管内流速で 0.38m/sec を目安としてください。
但し、SNP-50 は 120L/min、SNP-65、80 は 180L/min を最小値としてください。

冬期に長期間停止する場合は(41-5)のキャップを取外し、キャップ内の水抜きをしてください
(または保温対策を施行してください)。

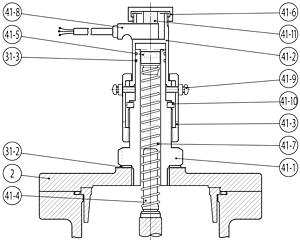

BP 型 (SL-NB 用)

無送水検知器 BP 型 (SL-NB 用)

部品名称
部品名称
41-1

ケース

41-80

近接スイッチ

41-2

カバー

41-90

止めネジ

41-3

調整ナット

41-10

ストッパー

41-4

コイルバネ受金

41-11

押え

41-5

近接片頭部

31-20

シートパッキン

41-6

キャップ

31-30

O リング

41-7

コイルバネ

2

上部カバー

最小設定流量は管内流速で 0.38m/sec を目安としてください。
但し、NBP-40 は 100L/min を最小値としてください。



接点保護リレー

接点保護リレーは接点容量の小さい近接スイッチの接点を保護するものです。ヨコタ無送水検知器には下記仕様の接点保護リレーを制御盤に組込みください。

接続と作動
電源電圧

AC 100V、200V

制御容量

AC 7A-250V

DC 3A-30V


送水状態
無送水状態
  近接スイッチ
ON
OFF
  接点保護リレー
a 接取出
b 接取出
a 接取出
b 接取出
ON
OFF
OFF
ON

外形図 結線図
無送水検知器 接点保護リレー
無送水検知器 接点保護リレー

( )内は旧 JIS に基づく色別表示


結線(T、H、S 部分)を間違えて電圧をかけると近接スイッチが破損しますのでご注意ください。


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
