無水撃チェッキ弁(逆止弁)

無水撃チェッキ弁
SL シリーズ
(PAT.)

弁閉鎖遅れがなく水撃も音もなし

SL-UC  リフト型/超純水用

クリーンです。
ステンレス鋼棒より全面機械加工で製作することにより接液部の平滑度を高めました。接液部は UV 酸化装置等と同仕様の電解研磨処理後、長年の実績に裏付けられた脱脂・禁油処理を施しております。更にご指定により純水で洗浄、窒素ガスでパージした後、密封して出荷する事も可能です。

無水撃チェッキ弁 超純水用 SL-UC

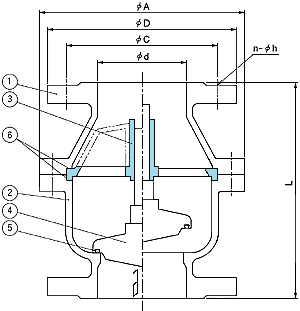

部品名称

部品名称
材質
1

弁箱(上部)

SUS316
2

弁箱(下部)

SUS316
3

案内筒

SUS316
4

弁体

SUS316
5

シールリング

クリスタルラバー
6

シートパッキン

テフロン

単位:mm

口径
d
JIS 10K 規格
質量
(kg)
L
A
D
c
n
h

40

120

150

140

105

4

19

7

50

140

155

155

120

4

19

9

65

160

180

175

140

4

19

13

80

180

190

185

150

8

19

15

100

210

225

210

175

8

19

22

125

260

265

250

210

8

23

38

150

300

300

280

240

8

23

50

(注)

SUS316L 材質も製作致します。

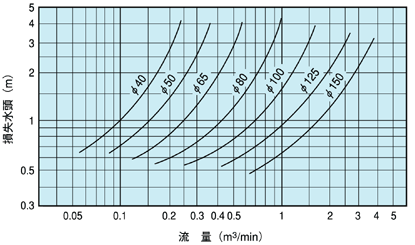

SL-UC 型の特性表(損失水頭-流量)

無水撃チェッキ弁 特性表(損失水頭-流量) SL-UC


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
