パイロット式自動制御弁

定圧弁(減圧弁)(過大流量カット機能付)
「ユニプレス」UFSP-C 型(PAT.)

優れた圧力制御と驚異的な止水性能

過大流量カット機能付

定圧弁 UFSP 型の圧力制御機能に加え、流量制御機能を装備し、設定流量以上になると過大流量をカットするだけでなく、設定流量を保持して、水資源の有効利用と、総合的な配水システムの流量管理ができます。

独自の閉止機構により止水性能は完璧で、全閉時でも設定2次圧を保持します。従って2次側配管のコストダウンができます。

パイロット弁の流路には、ニードル弁のような固定絞り部がなく、ゴミに強い構造です。
またゴミが目詰まりしても自動的に開いて排除する自掃作用があります。

簡単な構造のため、わずらわしい調整が不要、耐久性抜群で、メンテナンスフリーですから整備費が節減できます。


定圧弁(減圧弁)

特許:日本、米国ほか海外


口  径 80-600mm
標準耐圧 1MPa


1.

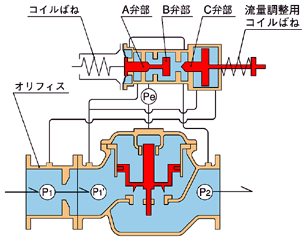

出口圧 P2 の変動に対してパイロット弁の A 弁部、B 弁部が応動し、主弁開度を自動調整して出口圧を設定圧に保持します。
又、弁の入口側にオリフィスを備え、流量の変動によってオリフィス前後に発生する差圧(P1-P1')によりパイロット弁の C 弁部を駆動し、設定流量を保持します。

2.

通水中は、定圧弁と同様にパイロット弁の A 弁部、B 弁部が作動して中間圧 Pe を形成し、主弁上面に伝達して主弁開度を自動調整していますが、設定流量を超えると差圧(P1-P1')により C 弁部を閉じて中間圧 Pe を上昇させ、主弁を絞って過大流量を防止します。

3.

設定流量の微調整はパイロット弁の流量調整用コイルばねでできます。また広範囲に流量制御が必要な場合は、固定オリフィスの代りにバタフライ弁等の開度調整弁(オプション)を装備します。


仕様・性能

入口圧力(1次圧力)
1MPa 以下(フランジ規格 JlS 10K の場合)

出口圧力(2次圧力)
50kPa 以上任意の仕様を用意しています。

設定圧力調整範囲
±70kPa

作動差圧
0.1MPa 以上


入口側オリフィスに代えてバタフライ弁を設置
し、開度調整した場合の流量特性

   下流側末端弁全閉時の止水性
定圧弁(減圧弁)流量特性
定圧弁(減圧弁)止水性


選定・外形寸法図

共通の選定・外形寸法図をご参照ください。
