無水撃チェッキ弁(逆止弁)

無水撃チェッキ弁
SL シリーズ
(PAT.)

弁閉鎖遅れがなく水撃も音もなし

SL-NB
SL-NBP リフトベンド型

P は無送水検知器付

優れた特性と便利な形状によって、信頼度の高い自動揚水を容易に計画できて、大変に好評を得ています。


無水撃チェッキ弁(逆止弁) SL-NB

単位:mm

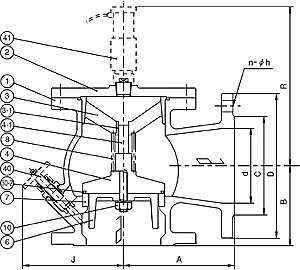

部品名称
材質コード (JIS 10K 規格)
F
G
X、Y
1

弁箱

FC
FC
SCS
2

上部カバー

FC
FC
SCS
3

案内筒

SCS/FC
SCS/FC
SCS
3-1

案内筒ブッシュ

SUS
SUS
SUS
4

弁体

FC
SCS
SCS
4-1

弁棒

SUS
SUS
SUS
6

弁脚板

SCS
SCS
SCS
7

弁座

SCS
SCS
-
8

コイルスリーブ

SUS
SUS
SUS
10

止めナット

SUS
SUS
SUS
30-2

シールリング

クロロプレン
NBR
NBR
40

バイパス弁

(C3603)
(SUS)
(SUS)
41

無送水検知器

(C3603)
(SUS)
(SUS)

単位:mm

口径
d
JIS 10K 規格
無送水
検知器
付の時
質量
(kg)
A
B
J
D
C
n
h
R

40

100

80

105

140

105

4

19

165

8

50

120

100

110

155

120

4

19

170

10

65

130

110

120

175

140

4

19

180

14

80

150

120

125

185

150

8

19

190

17

100

175

120

130

210

175

8

19

210

23

125

200

150

185

250

210

8

23

265

43

150

215

160

210

280

240

8

23

290

63

200

280

200

235

330

290

12

23

330

100

250

300

235

290

400

355

12

25

370

150

300

380

260

325

445

400

16

25

435

230


(注)

材質コード X は SCS13 系、Y は SCS14 系を示します。
その他 FCD、二相系ステンレス等特殊材質も製作致します。

材質コード F については、弁体が FC の場合、シールリングは弁ライナーとなります。

バイパス弁、無送水検知器はオプション仕様部品です。

口径 125 以下は、案内筒と案内筒ブッシュは一体です。

口径によっては材質を変更する場合があります。

使用液温 0℃−70℃。液温 70℃ 以上はご相談ください。

フランジ規格 JIS 16K 以上については別途ご照会ください。

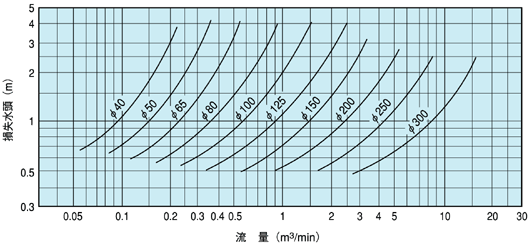

SL-NB 型の特性表(損失水頭-流量)

無水撃チェッキ弁 特性表(損失水頭-流量) SL-NB


ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
