無水撃チェッキ弁(逆止弁)

無水撃チェッキ弁
SL シリーズ
(PAT.)

弁閉鎖遅れがなく水撃も音もなし

SL-SN-B

SL-SH-B

SL-SNP-B
スイング型(口径 150-450mm)

SL-SHP-B
スイング型(口径 500-1500mm)

(注)口径 1500mm 超については別途ご照会ください。

  P は無送水検知器付

ヨコタ無水撃チェッキ弁にコンパクトなダッシュポットを組み込んだ

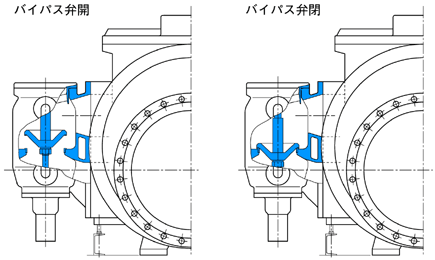

ダッシュポット付バイパス緩閉式チェッキ弁

理想的です

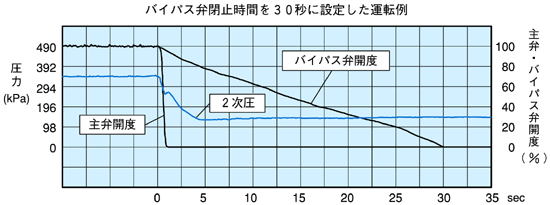

無水撃理論により主弁の閉鎖遅れはなく、ウォーターハンマーも衝撃も起こりません。そして、緩閉バイパス弁により主弁閉鎖後の圧力上昇も防ぎます(特許)。従って、低揚程から高揚程仕様まで広範囲に使用できる理想的な仕組みです。

取り扱い簡単

ダッシュポットは弁箱の横にあり、調節は勿論メンテナンスも容易です。

オイル管理が楽

ダッシュポットはコンパクトで、しかも接液側シール部はなくオイル漏れはありませんので、オイル管理はほとんど不要となります。

縦・横、自由

縦(垂直)配管、横(水平)配管どちらでも据え付けできます。

シンプル構造

主弁は一枚弁の極めてシンプルな構造です(カウンターウェイト内蔵)。しかも、主弁弁軸は無水撃理論によりねじり荷重等は受けないので、コンパクトな設計となりコストダウンを実現できました。



無水撃チェッキ弁 ダッシュポット付バイパス緩閉式チェッキ弁

無水撃チェッキ弁 ダッシュポット付バイパス緩閉式チェッキ弁

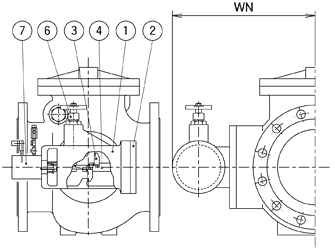

SL-SN-B、SL-SNP-B 型

無水撃チェッキ弁 ダッシュポット付バイパス緩閉式チェッキ弁

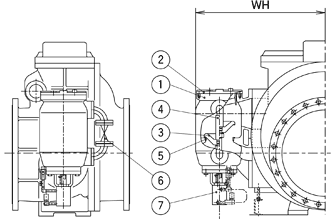

SL-SH-B、SL-SHP-B 型

無水撃チェッキ弁 ダッシュポット付バイパス緩閉式チェッキ弁

単位:mm

部品名称
緩閉バイパス弁部
材質コード
G
N
X、Y
1

弁箱

FC
FCD
SCS
2

上部カバー

FC
FCD
SCS
3

弁体

SCS
SCS
SCS
4

弁棒

SUS
SUS
SUS
5

弁座

SUS
SUS
SUS
6

バイパス弁

SUS
SUS
SUS
7

ダッシュポット

S45C
S45C
S45C

単位:mm

口径
d
型式

WN

150

SL-SN-1150B
1360

200

SL-SN-1200B
1430

250

SL-SN-1250B
1580

300

SL-SN-1300B
1620

350

SL-SN-1350B
1740

400

SL-SN-1400B
1860

450

SL-SN-1450B
1900

500

SL-SH-1500B
1870

600

SL-SH-1600B
1980

700

SL-SH-1700B
1150

800

SL-SH-1800B
1300

900

SL-SH-1900B
1450

1000

SL-SH-1000B
1550

1200

SL-SH-1200B
1800

1350

SL-SH-1350B
1950

1500

SL-SH-1500B
2200

バイパス緩閉式チェッキ弁は実揚程が 10m 以上の場合にご適用ください。
なお、実揚程が 10m 以下の場合はお問い合わせください。

チェッキ弁にかかる背圧とバイパス弁の閉鎖時間をご指定ください。


主弁部の材質コードと外形寸法については SL-SN 型SL-SH 型をご参照ください。

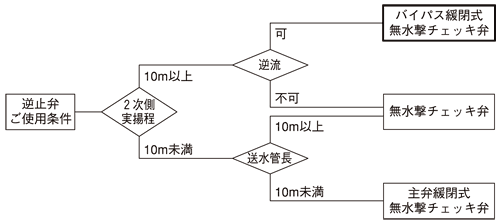

選定図
無水撃チェッキ弁 ダッシュポット付バイパス緩閉式チェッキ弁

*送水管途中の水中分離等による水撃については別途対策が必要となります。詳細はお問い合わせください。



ここに記載した規格・仕様は、製品改良のため予告なく変更することがあります。
